Questões de Engenharia Sanitária da CESPE / CEBRASPE

Aparelhos de eletrocardiografia são equipamentos de extrema importância na área de cardiologia. Com relação a esse aparelho, julgue os itens que se seguem.

Como o eletrocardiograma é um sinal com baixa intensidade, é necessário que o eletrocardiógrafo apresente um ganho de tensão. Sendo a amplitude típica da onda de maior amplitude do eletrocardiógrafo igual a aproximadamente 100 mV, o ganho para o eletrocardiógrafo deve ser da ordem de 10.

Aparelhos de eletrocardiografia são equipamentos de extrema importância na área de cardiologia. Com relação a esse aparelho, julgue os itens que se seguem.

O eletrocardiógrafo típico em geral contém um filtro passaaltas, que tem a função de eliminar a variação da linha de base (baseline wandering).

Aparelhos de eletrocardiografia são equipamentos de extrema importância na área de cardiologia. Com relação a esse aparelho, julgue os itens que se seguem.

Eletrocardiógrafos mais antigos utilizavam circuitos de isolação, que tinham a função de proteger tanto o aparelho quanto o paciente quando da realização de operações de desfibrilação cardíaca. Com o desenvolvimento de eletrocardiógrafos com novas tecnologias, esse tipo de proteção não é mais necessária. Esse fato contribuiu para a redução do preço dos eletrocardiógrafos, pois diminuiu o custo de projeto e de construção, bem como os custos relativos aos testes de segurança elétrica, que deixaram de ser necessários.

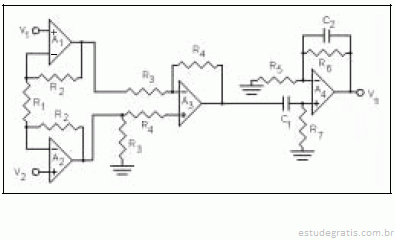

Ao realizar a manutenção de um eletrocardiógrafo, um técnico encontrou o circuito mostrado na figura acima. Quanto a esse circuito, julgue os itens a seguir, supondo que todos os componentes são ideais e que o circuito faz parte do estágio de entrada do eletrocardiógrafo.

A tensão de saída do circuito formado pelo amplificador operacional A₃, pelos dois resistores R₃ e pelos dois resistores R₄ é igual a uma constante multiplicada pela diferença entre as tensões de saída dos amplificadores operacionais A₂ e A₁.

Ao realizar a manutenção de um eletrocardiógrafo, um técnico encontrou o circuito mostrado na figura acima. Quanto a esse circuito, julgue os itens a seguir, supondo que todos os componentes são ideais e que o circuito faz parte do estágio de entrada do eletrocardiógrafo.

O sinal observado na saída do amplificador operacional A₄ tem valor médio igual a zero.
