Questões de Engenharia Química da FCC

#Questão 444774 - Engenharia Química, Geral, FCC, 2008, Prefeitura de São Paulo - SP, Especialista em Desenvolvimento Urbano

#Questão 444787 - Engenharia Química, Geral, FCC, 2008, Prefeitura de São Paulo - SP, Especialista em Desenvolvimento Urbano

#Questão 444794 - Engenharia Química, Geral, FCC, 2008, Prefeitura de São Paulo - SP, Especialista em Desenvolvimento Urbano

#Questão 444798 - Engenharia Química, Geral, FCC, 2008, Prefeitura de São Paulo - SP, Especialista em Desenvolvimento Urbano

#Questão 444804 - Engenharia Química, Geral, FCC, 2008, Prefeitura de São Paulo - SP, Especialista em Desenvolvimento Urbano

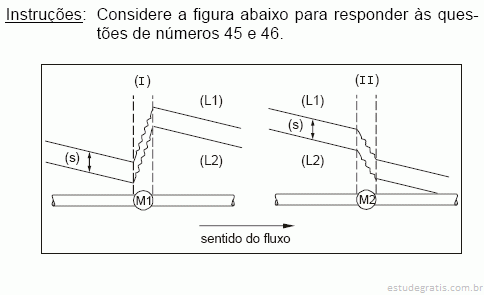

Nas figuras (I) e (II), as linhas (L1) e (L2) e a seta (s) são representações gráficas, respectivamente, de

A)

linha de energia (ou lugar geométrico dos pontos v²/2g +p/γ + z) de uma instalação hidráulica; linha piezométrica (ou lugar geométrico dos pontos p/γ + z); parcela (v²/2g) ou diferença entre linha de energia e piezométrica.

B)

linha piezométrica (ou lugar geométrico dos pontos v²/2g +p/γ + z) de uma instalação hidráulica; linha de energia (ou lugar geométrico dos pontos p/γ + z); parcela (v²/2g) ou diferença entre linha de piezométrica e de energia.

C)

linha de energia (ou lugar geométrico dos pontos p/γ + z) de uma instalação hidráulica; linha piezométrica (ou lugar geométrico dos pontos v²/2g +p/γ + z); parcela (v²/2g) ou diferença entre linha de energia e piezométrica.

D)

linha piezométrica (ou lugar geométrico dos pontos p/γ + z) de uma instalação hidráulica; linha de energia (ou lugar geométrico dos pontos v²/2g +p/γ + z); parcela (v²/2g) ou diferença entre linha piezométrica e de energia.

E)

linha de energia (ou lugar geométrico dos pontos v²/2g +p/γ + z) de uma instalação hidráulica; linha piezométrica (ou lugar geométrico dos pontos p/γ + z); parcela (−v²/2g) ou diferença entre linha de energia e piezométrica.
