Questões de Engenharia Naval do ano 2005

O casco de um navio mercante está sendo construído por soldagem, utilizando-se o processo arco elétrico eletrodo revestido, identificado pela sigla SMAW segundo a norma americana da AWS. As chapas do casco têm 6,4 mm de espessura do material ASTM A 36, equivalente ao ABNT 1025. Depois de soldado, o casco vai ser ensaiado por processos não-destrutivos do tipo líquido penetrante e por gamagrafia. A respeito dessa fabricação, julgue os itens a seguir.

A gamagrafia é um ensaio não-destrutivo usado para detectar descontinuidades internas na região da solda.

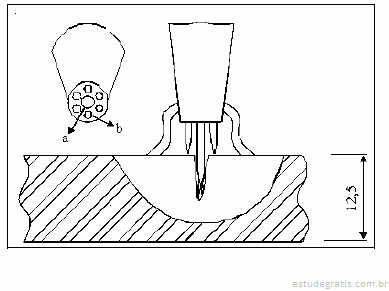

O desenho da figura acima mostra uma chapa de aço carbono comum sendo cortada pelo processo oxicorte. É indicado no desenho um detalhe da seção reta do bico utilizado. O gás combustível usado no processo é o acetileno. Com relação a esse processo, julgue os itens que se seguem.

O acetileno foi o gás combustível escolhido para esse processo devido à alta temperatura e à alta taxa de propagação de sua chama.

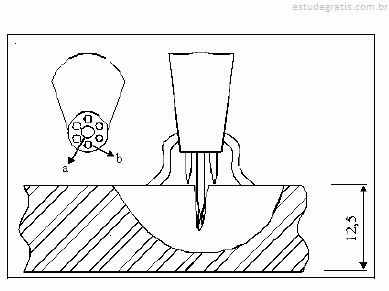

O desenho da figura acima mostra uma chapa de aço carbono comum sendo cortada pelo processo oxicorte. É indicado no desenho um detalhe da seção reta do bico utilizado. O gás combustível usado no processo é o acetileno. Com relação a esse processo, julgue os itens que se seguem.

Pelo furo central do bico, indicado na figura por a, escoa o acetileno; pelos furos periféricos, indicados na figura pela letra b, escoa o gás oxigênio.

O desenho da figura acima mostra uma chapa de aço carbono comum sendo cortada pelo processo oxicorte. É indicado no desenho um detalhe da seção reta do bico utilizado. O gás combustível usado no processo é o acetileno. Com relação a esse processo, julgue os itens que se seguem.

A equação química que representa a combustão completa do acetileno em presença do oxigênio é a seguinte.

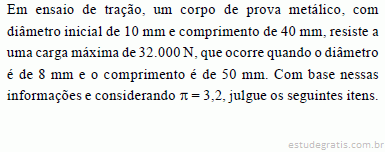

O valor do limite de resistência à tração desse metal é igual a 500 MPa.
