Questões de Engenharia Mecatrônica do ano 2011

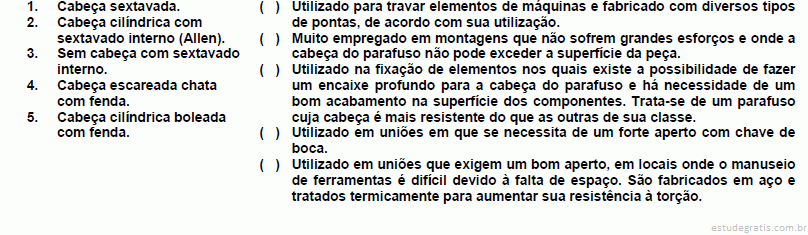

Entre os elementos de fixação que são utilizados na união entre peças é comum encontrarmos os parafusos. Quanto aos tipos de cabeças de parafusos e suas aplicações, numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

Com relação ao desenho de uma peça mecânica cuja representação e fabricação têm um nível maior de complexidade, identifique como verdadeiros (V) os recursos que muitas vezes é necessário que se utilize ou como falsos (F) os que não são requeridos:

( ) Recursos de cortes, seções e ou vistas auxiliares para seu perfeito e completo entendimento.

( ) A execução do desenho de detalhes da peça realizados em escala de redução.

( ) Desenhos da peça em perspectiva, identificando, com linhas tracejadas, toda sua parte interna.

( ) A representação da peça em 1º e em 3º diedros desenhados na mesma folha.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Observe os desenhos abaixo:

Os desenhos 1, 2 e 3 representam peças rosqueadas em corte. Sobre a leitura e interpretação desses desenhos, considere as seguintes afirmativas:

1. A peça 1 se trata de uma peça cilíndrica com furo de 22 mm e tem rosca Geométrica externa de 1 ½” de diâmetro externo.

2. A peça 2 é cilíndrica e tem uma rosca trapezoidal externa de 60 mm de comprimento e rosca interna de 30 mm de diâmetro interno com passo de 1 mm.

3. A peça 3 tem rosca trapezoidal interna de 30 mm de diâmetro, com passo de 1 mm, com comprimento de 40 mm, feita em um furo básico de 29 mm de diâmetro com 60 mm de comprimento.

4. As hachuras representadas nas 3 peças deveriam ser interrompidas na linha fina de representação da rosca, porque a linha fina representa o diâmetro externo da rosca.

Assinale a alternativa correta.

Em desenho técnico, peças que utilizam cortes ou seções para sua representação devem ter as áreas em que efetivamente se cortou material hachuradas. Sobre hachuras, considere as seguintes afirmativas:

1. As hachuras em uma peça composta (soldada, rebitada, remanchada ou colada) são feitas na mesma direção.

 2. As hachuras, nos desenhos de conjunto, em peças adjacentes, devem ser feitas em direções opostas ou com espaçamentos diferentes.

3. As hachuras são formadas por linhas inclinadas a 45º em relação às linhas principais do contorno ou eixos de simetria.

4. Quando há uma cota representada na parte cortada da peça, as hachuras têm prioridade na representação. Portanto, as hachuras devem passar por cima da escrita da cota, pois a representação do material é fundamental no entendimento da peça.

Assinale a alternativa correta.

Desenho de conjunto é o desenho da máquina, dispositivo ou estrutura com suas partes montadas. As peças são representadas nas mesmas posições que ocupam no conjunto mecânico. Em relação ao desenho de conjunto, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:
