Questões de Engenharia Mecatrônica do ano 2011

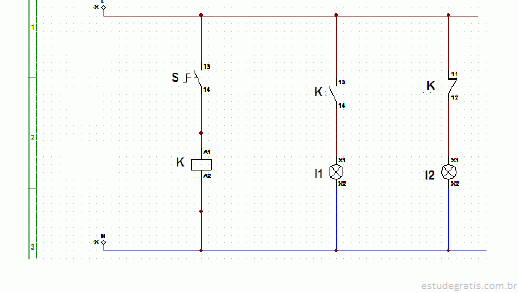

Considere o esquema de circuito de comando elétrico a seguir:

Com base nesse esquema, avalie as seguintes afirmativas:

1. Ao ser energizado, a lâmpada l1 fica apagada e a lâmpada l2 se acende.

2. Ao ser acionado o botão S, energiza-se o contator K.

3. Quando se energiza o contator K, a lâmpada l1 permanece apagada.

4. Quando se energiza o contator K, a lâmpada l2 se apaga.

Assinale a alternativa correta.

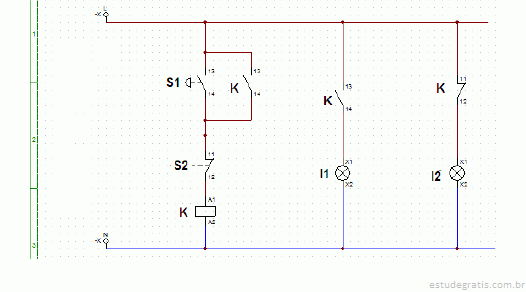

Considere o circuito de comando elétrico apresentado abaixo:´

Com base nesse circuito, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) Ao ser energizado, acende-se a lâmpada l2.

( ) Os botões S1 e S2 são do tipo pulsante, ou seja, tão logo seja cessada a pressão, eles retornam à posição inicial.

( ) Ao ser acionado o botão S1, acende-se a lâmpada l1, e ao cessar a pressão no botão S1 a lâmpada l1 se apaga.

( ) A lâmpada l2 se apagará no instante em que a lâmpada l1 acender-se.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Com relação às unidades definidas pelo Sistema Internacional de Unidades (SI), relacione as grandezas listadas na coluna da esquerda com as unidades apresentadas na coluna da direita.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

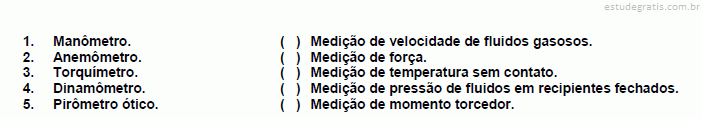

Considerando os processos de medições de grandezas físicas, relacione os instrumentos de medição apresentados na coluna da esquerda às finalidades a que se prestam, apresentadas na coluna da direita.

.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

Com relação aos compressores, considere as seguintes afirmativas:

1. Os compressores podem ser classificados, conforme seu princípio de operação, em dois tipos principais: estáticos ou de deslocamento positivo.

2. Os compressores estáticos são subdivididos em alternativos ou rotativos.

3. Os compressores positivos são subdivididos em centrífugos ou axiais.

4. Compressor de parafuso simples e parafuso duplo são tipos de compressores dinâmicos.

Assinale a alternativa correta.
