Questões de Engenharia Mecatrônica do ano 2011

No sistema de transmissão de movimentos esquematizado ao lado, sabe-se que:

· A circunferência 1 representa uma roda dentada com raio R, girando no sentido da seta com velocidade V.

· A circunferência 2 representa uma roda dentada de raio R/2.

· A circunferência 3 representa uma roda dentada de raio 2R.

O sentido de giro e a velocidade da roda dentada 3 será:

De acordo com a NBR 10126 (ABNT), que trata da cotagem em desenho técnico, a cotagem é definida como a representação gráfica no desenho da característica do elemento, através de linhas, símbolos, notas e valor numérico numa unidade de medida. Quanto à aplicação da cotagem em um desenho, é correto afirmar:

Para suportar eixos rotativos, são usados mancais com rolamentos ou com buchas. Para que o eixo possa girar satisfatoriamente na bucha, é preciso que algumas condições sejam satisfeitas. Acerca disso, considere as condições abaixo especificadas:

1. Precisão de ajuste: A folga entre eixo e bucha deve ser a menor possível, mas suficiente para que a rotação se processe livremente e o óleo destinado à lubrificação possa infiltrar-se entre as superfícies em contato do eixo e da bucha.

2. Reduzido coeficiente de atrito: Para que o atrito seja reduzido ao mínimo possível, as buchas devem ser feitas de material que apresente o menor coeficiente de atrito possível quando em contato com o eixo. Em geral, o material das buchas é bronze, latão ou ligas especiais antifricção. Um fator muito importante para reduzir o atrito entre eixo e bucha é o grau de acabamento das suas superfícies.

3. Resistência mecânica: A fim de que o eixo possa se apoiar numa superfície bastante ampla, na bucha, é preciso que esta última tenha comprimento suficiente. O comprimento da bucha varia entre 1,5 e 2 vezes a dimensão do diâmetro do eixo.

4. Lubrificação: Os tipos de lubrificação empregados nas buchas são dois: o de circulação forçada e o de circulação de anel. O tipo de lubrificação forçada é o utilizado nos motores de explosão, motores Diesel e outros tipos de motores congêneres. O tipo de lubrificação de anel é o comumente usado nos mancais das máquinas elétricas. Em geral, o anel que faz circular o óleo é de ferro, porém no caso das máquinas elétricas prefere-se anel de material antimagnético.

Assinale a alternativa correta.

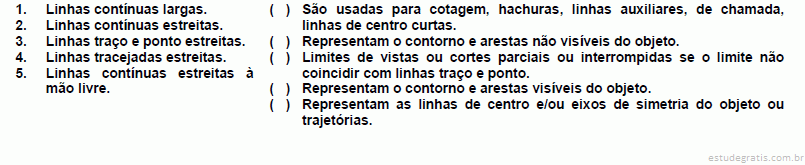

A ABNT (Associação Brasileira de Normas Técnica) define, em sua norma NBR 8403-1984, os tipos de linha técnicas utilizadas para padronizar as representações de peças e conjuntos mecânicos. Essas linhas estão sempre presentes nos desenhos técnicos e, para poder ler e interpretar esses desenhos, é preciso conhecer os tipos de linhas e o que elas representam. De acordo com o que define a NBR 8403-1984, numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

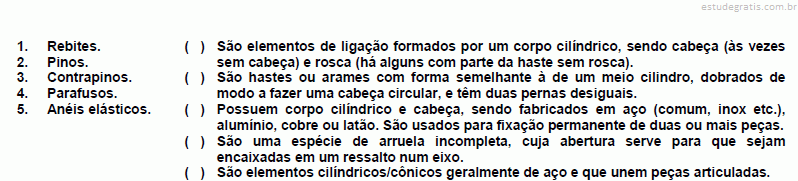

Em mecânica é muito comum a necessidade de se unir peças como chapas, perfis e barras. Qualquer construção, por mais simples que seja, exige a união de peças entre si. Essa união pode ser feita pelo que é chamado de elemento de fixação. Para se fazer a leitura e a interpretação de desenho técnico mecânico, é necessário conhecer, entre outros, os elementos de fixação. Os mais comumente utilizados são os rebites, pinos, cavilhas, parafusos, porcas, arruelas, chavetas, contrapinos, anéis elásticos etc. De acordo com o elemento de fixação e sua definição, numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.
