Listagem de Questões de Engenharia Mecatrônica

#Questão 441779 - Engenharia Mecatrônica, Geral, CESPE / CEBRASPE, 2015, FUB, Engenheiro

Acerca das características e especificações dos sensores digitais e analógicos e dos motores elétricos, julgue os itens a seguir.

Caso a luminosidade de um ambiente possa ser medida por meio de um circuito que contenha um LDR (Light Dependent Resistor) conforme ilustrado na figura a seguir, nesse circuito, a tensão Vr aumentará com a luminosidade do ambiente.

#Questão 441781 - Engenharia Mecatrônica, Geral, CESPE / CEBRASPE, 2015, FUB, Engenheiro

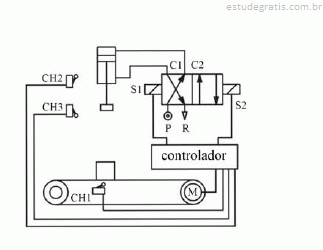

A figura apresentada ilustra, esquematicamente, uma esteira rolante utilizada para transportar caixas de papelão. Um pistão pneumático montado verticalmente sobre a esteira apresenta um carimbo em sua extremidade. Cada caixa deve parar embaixo do pistão, ser carimbada e, depois, seguir viagem pela esteira.

Com base nessas informações, julgue os itens subsequentes.

Quando a caixa que está sendo transportada encontra a chave CH1, o motor da esteira é desligado, e a caixa para sob o pistão. Em seguida, o solenoide S1 é acionado, e a válvula passa para a posição da esquerda. O ar comprimido flui de P para C2 e chega à câmara superior do cilindro. Ao mesmo tempo, o orifício C1 comunica-se com o orifício R, e o ar da câmara inferior do cilindro escoa para a atmosfera. O pistão desce, e, assim, a chave CH2, que indica o fim de curso superior, é desligada.

#Questão 441783 - Engenharia Mecatrônica, Geral, CESPE / CEBRASPE, 2015, FUB, Engenheiro

A figura apresentada ilustra, esquematicamente, uma esteira rolante utilizada para transportar caixas de papelão. Um pistão pneumático montado verticalmente sobre a esteira apresenta um carimbo em sua extremidade. Cada caixa deve parar embaixo do pistão, ser carimbada e, depois, seguir viagem pela esteira.

Com base nessas informações, julgue os itens subsequentes.

A operação do sistema está dividida em quatro fases sequenciais: ligar a esteira e levar a caixa até a posição sob o pistão; desligar a esteira; descer o pistão; e subir o pistão. Após a conclusão da última fase, volta-se à primeira fase, sendo o ciclo, então, repetido.

#Questão 441785 - Engenharia Mecatrônica, Geral, CESPE / CEBRASPE, 2015, FUB, Engenheiro

A figura apresentada ilustra, esquematicamente, uma esteira rolante utilizada para transportar caixas de papelão. Um pistão pneumático montado verticalmente sobre a esteira apresenta um carimbo em sua extremidade. Cada caixa deve parar embaixo do pistão, ser carimbada e, depois, seguir viagem pela esteira.

Com base nessas informações, julgue os itens subsequentes.

O controlador, a que são ligados os fios das chaves fim de curso, é um circuito elétrico ou eletrônico construído segundo uma determinada lógica de funcionamento, capaz de enviar sinais elétricos para as três válvulas solenoides ― duas, explícitas no diagrama (S1 e S2); e uma terceira, oculta (S3), que serve de reostato ao motor.

#Questão 441842 - Engenharia Mecatrônica, Geral, CESPE / CEBRASPE, 2015, FUB, Engenheiro

O padrão IEEE/ANSI para símbolos lógicos utiliza símbolos circulares para representar cada dispositivo lógico. Na memória RAM, todos os endereços são acessados em tempos iguais e podem ser selecionados em qualquer ordem para uma operação de leitura ou de escrita.
