Questões de Engenharia Mecatrônica do ano 2015

Acerca das características e especificações dos sensores digitais e analógicos e dos motores elétricos, julgue os itens a seguir. Definem-se como faixa (range) todos os níveis de amplitude da grandeza física nos quais o sensor pode operar dentro da precisão especificada; por sua vez, span é a diferença algébrica entre o valor superior e o inferior da faixa de medição do instrumento. Por exemplo, um termômetro com range de 100 °C a 250 °C possui span igual a 150 °C.

Acerca das características e especificações dos sensores digitais e analógicos e dos motores elétricos, julgue os itens a seguir. A sensibilidade de uma grandeza física medida corresponde ao menor incremento que provoque uma mudança no sinal de saída do sensor, ao passo que a resolução de uma grandeza é dada pela relação entre a variação do sinal elétrico na saída do sensor e a variação da grandeza medida.

Acerca das características e especificações dos sensores digitais e analógicos e dos motores elétricos, julgue os itens a seguir.

Situação hipotética: O gráfico a seguir se refere às informações de um motor de indução conectado a uma rede de 60 Hz, com velocidade síncrona de 1.800 rpm e velocidade do eixo, com carga nominal, de 1.750 rpm. De acordo com o gráfico, diminuindo-se a frequência até a metade, a velocidade síncrona cai para a metade, mas não a velocidade do motor. Assertiva: Nessa situação, a diferença entre a velocidade síncrona calculada e a velocidade de rotação se deve ao escorregamento do motor.

Acerca das características e especificações dos sensores digitais e analógicos e dos motores elétricos, julgue os itens a seguir.

Caso a luminosidade de um ambiente possa ser medida por meio de um circuito que contenha um LDR (Light Dependent Resistor) conforme ilustrado na figura a seguir, nesse circuito, a tensão Vr aumentará com a luminosidade do ambiente.

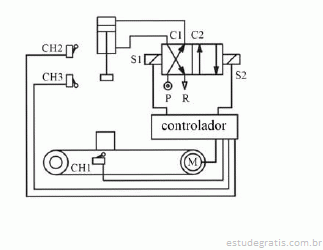

A figura apresentada ilustra, esquematicamente, uma esteira rolante utilizada para transportar caixas de papelão. Um pistão pneumático montado verticalmente sobre a esteira apresenta um carimbo em sua extremidade. Cada caixa deve parar embaixo do pistão, ser carimbada e, depois, seguir viagem pela esteira.

Com base nessas informações, julgue os itens subsequentes.
