Questões de Engenharia Mecânica da NCE

Em um sistema de refrigeração por compressão de vapor, os dispositivos de dosagem, atuando no controle de pressão, permitem a passagem de uma quantidade correta de refrigerante do condensador para o evaporador. Estes dispositivos são:

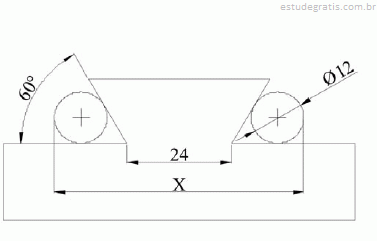

Observe a figura a seguir:

Após usinar o encaixe “rabo de andorinha” em uma fresadora, conforme o desenho da peça acima, foram colocados dois cilindros retificados de diâmetros iguais a 12mm para controlar a usinagem. Considerando que a peça é simétrica em relação ao eixo vertical central e utilizando o valor da raiz quadrada de 3 igual a 1,73, o valor da medida X, em mm, indicada na figura é aproximadamente:

Na inspeção de equipamentos, a utilização de ensaios não-destrutivos é muito importante. Dentre esses ensaios, aqueles que são utilizados para detecção de descontinuidades superficiais são:

A maioria dos conjuntos mecânicos apresenta elementos de fixação. Onde quer que sejam usados esses elementos, seja em máquinas ou em veículos automotivos, existe o perigo de se produzir, em virtude das vibrações, um afrouxamento imprevisto no aperto do parafuso. Para evitar esse inconveniente, utiliza-se o elemento de máquina denominado arruela. Dentre as arruelas, as de pressão são elementos de trava muito utilizadas nos casos em que são exigidos:

Dentre os processos de fabricação existem aqueles com remoção de cavacos e outros sem remoção de cavacos. O processo de recartilhagem executada no torno mecânico pode ser classificada como uma operação de:
