Questões de Engenharia Mecânica da CESPE / CEBRASPE

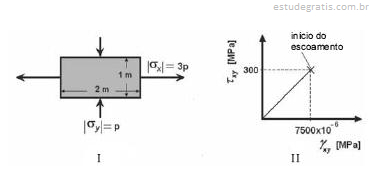

Uma placa de 1 m × 2 m × 0,01 m está sujeita a tensões normais, como mostrado na figura I acima. A placa é feita de um material isotrópico do qual se conhece apenas o diagrama tensão versus deformação, mostrado na figura II, obtido em um ensaio de torção pura de uma barra do mesmo material. Considerando as informações apresentadas e a teoria da máxima tensão cisalhante (critério de Tresca), julgue os itens a seguir

O valor da tensão cisalhante máxima, , aplicada à placa não sofreria alteração se a tensão fosse de tração em vez de compressão.

Um trecho de duto está submetido a um carregamento flexão, conforme esquematizado na figura acima. Considerando os momentos de inércia I_x e I_y , em relação aos eixos x e y, respectivamente, e assumindo que a área da seção reta não se altera, julgue os itens que se seguem.

As tensões se reduzirão se I_y aumentar.

Um trecho de duto está submetido a um carregamento flexão, conforme esquematizado na figura acima. Considerando os momentos de inércia I_x e I_y , em relação aos eixos x e y, respectivamente, e assumindo que a área da seção reta não se altera, julgue os itens que se seguem.

Quanto maior o valor de I_x , menor a deflexão que o duto sofrerá.

Um motor preso a uma viga engastada em A, conforme desenho mostrado ao lado, aciona uma polia e apresenta um nível de vibrações elevado. Em face dessa situação, julgue os itens subseqüentes, que apresentam propostas de solução do problema descrito.

Se o motor funciona abaixo de sua primeira velocidade crítica, pode-se reduzir a vibração da viga aumentando-se a massa do motor.

Um motor preso a uma viga engastada em A, conforme desenho mostrado ao lado, aciona uma polia e apresenta um nível de vibrações elevado. Em face dessa situação, julgue os itens subseqüentes, que apresentam propostas de solução do problema descrito.

Se a estrutura apresenta um fator de amortecimento > muito baixo, quando o motor for ligado, se ele passar pela primeira velocidade crítica, ele terá amplitude de vibração muito grande, proporcional a
