Questões de Engenharia Mecânica da CESPE / CEBRASPE

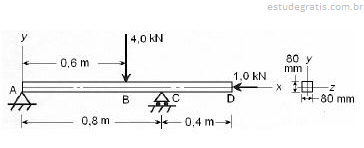

A figura acima mostra uma viga de alumínio (E = 70 GPa, L = 0,3) apoiada por um pino em uma extremidade e por um apoio deslizante  a do seu comprimento. A viga, com comprimento total de 1,2 m e secção quadrada com lado de 80 mm, está submetida a uma carga vertical de 4,0 kN na metade do comprimento e a uma carga horizontal de 1 kN na extremidade livre (ponto D). Considerando essa situação, julgue os itens subseqüentes.

Caso um outro pino fosse adicionado como terceiro apoio no ponto D, como mostrado na figura acima, o método para determinação das reações de apoio, dos esforços cortantes e dos momentos fletores seria o mesmo que o adotado para a configuração com apenas dois apoios.

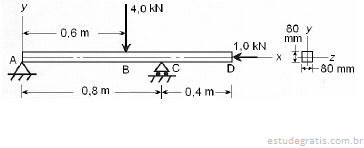

A figura acima mostra uma viga de alumínio (E = 70 GPa, L = 0,3) apoiada por um pino em uma extremidade e por um apoio deslizante  a do seu comprimento. A viga, com comprimento total de 1,2 m e secção quadrada com lado de 80 mm, está submetida a uma carga vertical de 4,0 kN na metade do comprimento e a uma carga horizontal de 1 kN na extremidade livre (ponto D). Considerando essa situação, julgue os itens subseqüentes.

A figura seguinte representa corretamente o diagrama de esforço cortante do sistema apresentado.

A figura acima mostra uma viga de alumínio (E = 70 GPa, L = 0,3) apoiada por um pino em uma extremidade e por um apoio deslizante  a do seu comprimento. A viga, com comprimento total de 1,2 m e secção quadrada com lado de 80 mm, está submetida a uma carga vertical de 4,0 kN na metade do comprimento e a uma carga horizontal de 1 kN na extremidade livre (ponto D). Considerando essa situação, julgue os itens subseqüentes.

A figura a seguir representa o diagrama de momento fletor correto do sistema considerado.

A figura acima mostra uma viga de alumínio (E = 70 GPa, L = 0,3) apoiada por um pino em uma extremidade e por um apoio deslizante  a do seu comprimento. A viga, com comprimento total de 1,2 m e secção quadrada com lado de 80 mm, está submetida a uma carga vertical de 4,0 kN na metade do comprimento e a uma carga horizontal de 1 kN na extremidade livre (ponto D). Considerando essa situação, julgue os itens subseqüentes.

A máxima tensão normal,  , ocorre na posição x = 0,6 m e y = 40 mm.

A figura acima mostra uma viga de alumínio (E = 70 GPa, L = 0,3) apoiada por um pino em uma extremidade e por um apoio deslizante  a do seu comprimento. A viga, com comprimento total de 1,2 m e secção quadrada com lado de 80 mm, está submetida a uma carga vertical de 4,0 kN na metade do comprimento e a uma carga horizontal de 1 kN na extremidade livre (ponto D). Considerando essa situação, julgue os itens subseqüentes.

A máxima tensão cisalhante ocorre no trecho 0,6 m 0,8 m e y =!40 mm.
