Questões de Engenharia Mecânica do ano 2013

Um parafuso de movimento cujo diâmetro nominal é igual a 60 mm, com rosca quadrada de três entradas e passo igual a 4, é usado para elevar uma carga de 2 000 N. O parafuso é acionado por um motor elétrico de indução trifásico, alimentado pela rede elétrica convencional cuja frequência é igual a 60 Hz. Houve uma falha por fadiga desse parafuso e ele será substituído por outro feito em material mais resistente, com mesmo diâmetro, mas com rosca de duas entradas e passo igual a 5. O motor passará a ser acionado por um inversor de frequência. A frequência que deverá ser ajustada nesse equipamento para que a velocidade de levantamento da carga seja igual a do parafuso inicial é:

Um tubo, cujo diâmetro externo mede 50 mm, é mantido a 200 ºC. Recobrindo o tubo, existe um revestimento cuja espessura vale 75 mm. A temperatura do exterior do revestimento é igual a 20 ºC, sendo esta a mesma do ar circundante. A potência térmica transferida para um trecho de um metro de tubo é:

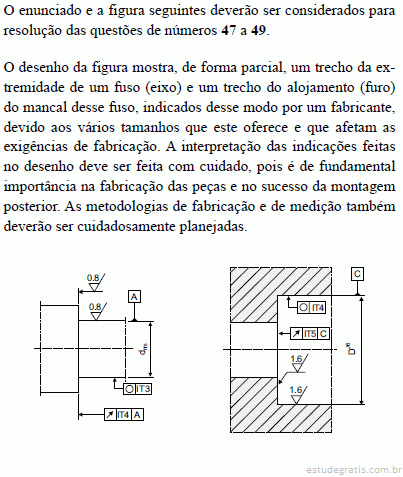

Conforme as Normas Técnicas de desenho técnico mecânico, pode-se interpretar que foram indicadas as exigências

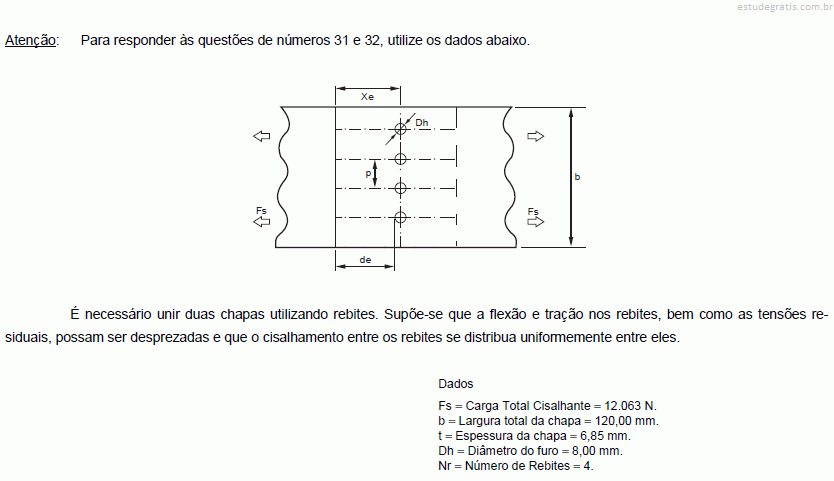

Considerando o Esforço de Cisalhamento dos mesmos rebites submetidos à Carga Total Cisalhante, o valor da Tensão de Cisalhamento σs, em N/m², será igual a

Na construção de estações elevatórias para sistemas de esgoto sanitário, utilizam-se diversos tipos de materiais para a fabricação de elementos de tubulações, tais como tubos, conexões e válvulas. Considere as afirmativas I, II e III apresentadas a seguir, relativas a esses elementos de tubulações. I. Os tubos devem ser de ferro fundido nodular, com revestimentos interno e externo resistentes às características adversas do esgoto. II. É vedado o emprego de tubos e conexões em aço, salvo em situações adversas, por exemplo, quando peças em ferro fundido comerciais, disponíveis no mercado, não atendem às exigências da obra. III. As válvulas de gaveta devem ter o corpo e a tampa em ferro fundido dúctil, gaveta em ferro fundido dúctil ou bronze e hasteemaço inoxidável. Analisando as afirmativas, é correto afirmar que:
