Questões de Engenharia Mecânica do ano 2012

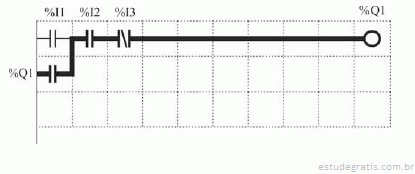

Com base na figura acima, que ilustra uma lógica implementada em linguagem Ladder para um CLP, com duas linhas de programação, organizada em células matriciais com dez colunas e três linhas, julgue os itens subsequentes.

Na lógica indicada no esquema representado acima, há cinco rungs.

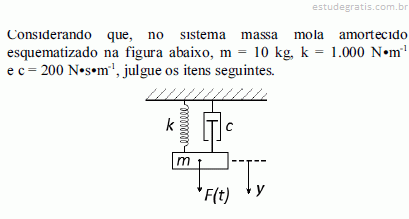

O sistema é superamortecido.

Em relação às ligas metálicas em que os principais componentes são ferro (Fe) e carbono (C), julgue os itens a seguir.

Para a obtenção de um aço eutetoide, com 50% de perlita proeutetoide e 50% de martensita, a curva de resfriamento, no diagrama tempo × temperatura × transformação desse aço, a partir da temperatura de austenitização, deverá tocar primeiramente a linha de transformação da perlita proeutetoide até sua linha correspondente a 50% de transformação e, posteriormente, resfriar de modo rápido, tocando as linhas de transformação inicial e final da martensita.

Em relação às ligas metálicas em que os principais componentes são ferro (Fe) e carbono (C), julgue os itens a seguir.

A martensita é uma microestrutura metaestável e se caracteriza pela elevada ductilidade. Aços com essa microestrutura são indicados para a fabricação de elementos de máquinas que trabalhem a elevadas temperaturas.

Em relação às ligas metálicas em que os principais componentes são ferro (Fe) e carbono (C), julgue os itens a seguir.

Considere que uma liga de Fe-C, com composição hipereutetoide, seja resfriada lentamente (próximo do equilíbrio termodinâmico) a partir da temperatura de austenitização até a temperatura ambiente. Nesse caso, observa-se, na microestrutura, a formação de três fases distintas: perlita, cementita proeutetoide (ou primária) e cementita eutetoide.
