Em um controlador lógico programável (CLP), após definir-se as variáveis, deve-se desenvolver a lógica de controle para o funcionamento do dispositivo, podendo essa lógica ser programada com base nas linguagens definidas de acordo com norma pertinente. Considerando essas informações e a figura acima, que ilustra um bloco funcional de um temporizador, julgue os itens a seguir.

A operação de temporização processada pelo bloco inicia-se em determinado intervalo de tempo, após a entrada IN ter sido energizada.

Em um controlador lógico programável (CLP), após definir-se as variáveis, deve-se desenvolver a lógica de controle para o funcionamento do dispositivo, podendo essa lógica ser programada com base nas linguagens definidas de acordo com norma pertinente. Considerando essas informações e a figura acima, que ilustra um bloco funcional de um temporizador, julgue os itens a seguir.

Ocorre o fim da temporização ajustada para o temporizador, quando a saída Q é ativada.

Em um controlador lógico programável (CLP), após definir-se as variáveis, deve-se desenvolver a lógica de controle para o funcionamento do dispositivo, podendo essa lógica ser programada com base nas linguagens definidas de acordo com norma pertinente. Considerando essas informações e a figura acima, que ilustra um bloco funcional de um temporizador, julgue os itens a seguir.

A entrada PT e a saída ET são variáveis boolianas, enquanto a entrada IN e a saída Q são variáveis temporizadas.

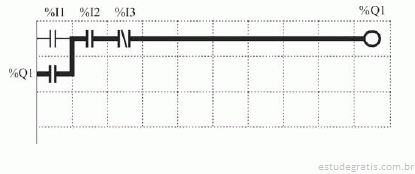

Com base na figura acima, que ilustra uma lógica implementada em linguagem Ladder para um CLP, com duas linhas de programação, organizada em células matriciais com dez colunas e três linhas, julgue os itens subsequentes.

A instrução %I3 localizada na coluna 3 verifica se o conteúdo do endereço é igual a 1.

Com base na figura acima, que ilustra uma lógica implementada em linguagem Ladder para um CLP, com duas linhas de programação, organizada em células matriciais com dez colunas e três linhas, julgue os itens subsequentes.

A lógica apresentada no diagrama está incompleta, faltando-lhe um caminho de continuidade lógica que permita o acionamento da bobina.
