Na fabricação de rolamentos, normalizada internacionalmente pela ISO (International Organ ization for Standardization), adota-se, para o diâmetro do anel interno do rolamento, o sistema furo-base e, para o diâmetro da capa externa, o sistema eixo-base. A partir dessas especificações, são obtidas variações das tolerâncias dos eixos e alojamentos para se conseguir o ajuste desejado na montagem do rolamento. Com base nessas informações, julgue os itens seguintes, considerando a seleção de ajustes e tolerâncias para a montagem de rolamentos. Sob a ação de carga, o aro interior tende a aumentar o seu diâmetro, afrouxando o ajuste. Efeito idêntico é provocado pelo aumento de temperatura. Nesse caso, deve-se prever um ajuste com interferência.

Considerando a necessidade de se medir a vazão de água durante sua extração de um grande tanque atmosférico de armazenamento, ao nível do mar, com 15 m de altura por 20 m de diâmetro, julgue os próximos itens. A medição da vazão pode ser feita, por exemplo, usando-se uma placa de orifício montada na tubulação de extração. Nesse caso, será necessário medir a pressão a montante da placa de orifício, podendo-se, para tal, empregar um instrumento com fundo de escala de 150 kPa.

Considerando a necessidade de se medir a vazão de água durante sua extração de um grande tanque atmosférico de armazenamento, ao nível do mar, com 15 m de altura por 20 m de diâmetro, julgue os próximos itens. A medição da vazão de extração da água realizada por meio da placa de orifício requer o conhecimento do coeficiente de descarga da placa. Embora esse coeficiente seja aproximadamente constante para números de Reynolds elevados, correções devem ser feitas quando o nível de água no tanque se encontra abaixo de determinado valor.

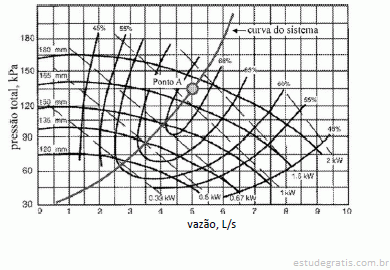

A figura acima é usada na análise do desempenho de um sistema de bombeamento de água, são indicadas na figura as curvas características de uma certa moto-bomba que opera a I .500 rpm e a curva do sistema. Com base nessa figura julgue os itens subsequentes.

A figura acima é usada na análise do desempenho de um sistema de bombeamento de água, são indicadas na figura as curvas características de uma certa moto-bomba que opera a I .500 rpm e a curva do sistema. Com base nessa figura julgue os itens subsequentes.
