Questões de Engenharia Mecânica do ano 2009

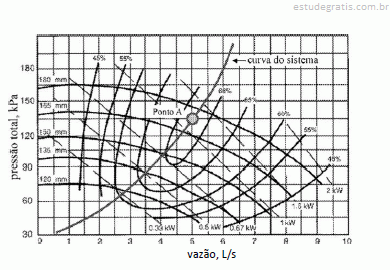

A figura acima é usada na análise do desempenho de um sistema de bombeamento de água, são indicadas na figura as curvas características de uma certa moto-bomba que opera a I .500 rpm e a curva do sistema. Com base nessa figura julgue os itens subsequentes.

A figura acima é usada na análise do desempenho de um sistema de bombeamento de água, são indicadas na figura as curvas características de uma certa moto-bomba que opera a I .500 rpm e a curva do sistema. Com base nessa figura julgue os itens subsequentes.

Julgue os itens que se seguem, com relação aos eixos e árvores usados em máquinas. Denomina-se eixo o elemento de máquinas rotativo ou estacionário, geralmente de seção circular, que tem montado sobre si elementos como engrenagens, polias, volantes, manivelas e rodas dentadas, entre outros elementos de transmissão de potência.

Julgue os itens que se seguem, com relação aos eixos e árvores usados em máquinas. Sempre que possível, o projetista deve especificar a montagem dos elementos de transmissão de potência de um eixo o mais afastado possível dos mancais, a fim de reduzir os momentos fletores e, consequentemente, as deflexões e as tensões.

Julgue os itens que se seguem, com relação aos eixos e árvores usados em máquinas. Quando a deflexão lateral ou torcional de uma árvore deve ser mantida dentro de limites estreitos, se a árvore for rígida o suficiente para fazer com que a deflexão seja pequena, as tensões resultantes estarão certamente dentro de limites de segurança. O projetista pode então, com total segurança, evitar o cálculo das tensões resultantes, que estarão inevitavelmente dentro dos limites admissíveis. Assim, é possível agilizar a rotina de projeto, evitando-se cálculos desnecessários.
