Questões de Engenharia Mecânica do ano 2008

Considerando os princípios de equilíbrio de forças e momentos, julgue os itens que se seguem.

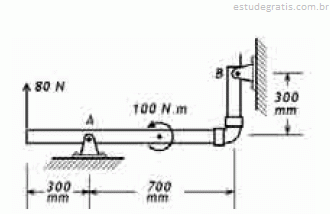

A estrutura mostrada na figura abaixo é estaticamente determinada.

Considerando os princípios de equilíbrio de forças e momentos, julgue os itens que se seguem.

Considerando os pontos A, B e C, arbitrários em um corpo sobre o qual atuam forças F e momentos M, o seguinte conjunto de equações é válido.

A figura acima mostra o esquema de montagem da árvore de entrada de um redutor cônico, que está apoiada em dois mancais de rolamentos cônicos de contato angular. Com relação a essa montagem, julgue os itens seguintes.

A árvore está submetida a um carregamento cíclico de torção constante e flexão alternada.

A figura acima mostra o esquema de montagem da árvore de entrada de um redutor cônico, que está apoiada em dois mancais de rolamentos cônicos de contato angular. Com relação a essa montagem, julgue os itens seguintes.

O rolamento 32310 é o que recebe a força axial.

A figura acima mostra o esquema de montagem da árvore de entrada de um redutor cônico, que está apoiada em dois mancais de rolamentos cônicos de contato angular. Com relação a essa montagem, julgue os itens seguintes.

Na posição do rolamento 32307, o diâmetro nominal da árvore é igual a 35 mm.
