Questões de Engenharia Mecânica do ano 2008

Para se controlar e monitorar processos, desde os relacionados ao dia-a-dia das pessoas até processos industriais complexos, usam-se instrumentos que medem variáveis como temperatura, pressão, vazão, nível, tensão, corrente etc., por meio de sensores que convertem a variável física de entrada em um sinal elétrico ou mecânico. Acerca de sensores, julgue os seguintes itens.

O tubo Bourdon é um sensor do tipo mecânico, pois a medida de pressão é função da deformação elástica do tubo ao ser submetido a uma pressão.

Para se controlar e monitorar processos, desde os relacionados ao dia-a-dia das pessoas até processos industriais complexos, usam-se instrumentos que medem variáveis como temperatura, pressão, vazão, nível, tensão, corrente etc., por meio de sensores que convertem a variável física de entrada em um sinal elétrico ou mecânico. Acerca de sensores, julgue os seguintes itens.

Termopares são sensores térmicos que exibem uma variação do valor nominal da resistência elétrica em função da temperatura.

Para se controlar e monitorar processos, desde os relacionados ao dia-a-dia das pessoas até processos industriais complexos, usam-se instrumentos que medem variáveis como temperatura, pressão, vazão, nível, tensão, corrente etc., por meio de sensores que convertem a variável física de entrada em um sinal elétrico ou mecânico. Acerca de sensores, julgue os seguintes itens.

Para se controlar e monitorar processos, desde os relacionados ao dia-a-dia das pessoas até processos industriais complexos, usam-se instrumentos que medem variáveis como temperatura, pressão, vazão, nível, tensão, corrente etc., por meio de sensores que convertem a variável física de entrada em um sinal elétrico ou mecânico. Acerca de sensores, julgue os seguintes itens.

O bimetal eletrotérmico é um sensor do tipo mecânico que permite a medição de temperatura e controles elétricos como resultado dos diferentes coeficientes de dilatação dos metais que compõem o sensor.

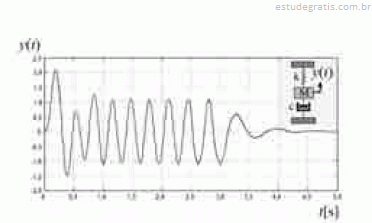

Uma excitação senoidal foi aplicada ao sistema mecânico esquematizado na figura acima por um curto período de tempo, obtendo-se a resposta mostrada no gráfico. Considerando que M = 50 kg, k = 4,05 kN/m, c = 270 kg/s e que todas as condições iniciais são nulas, julgue os itens seguintes.

O sistema está sob vibração forçada de t = 0 a t = 3 s e sob vibração livre amortecida para t > 3 s.
