Questões de Engenharia Mecânica do ano 2008

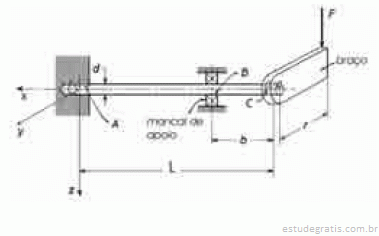

A figura acima mostra o esquema de um dispositivo para uso como mola em uma máquina. O acionamento é feito pela aplicação da força F na extremidade do braço, causando a deformação da barra de torção cilíndrica de diâmetro d e comprimento L, engastada em A por meio de uma chaveta. A conexão do braço com a barra em C também se dá por meio de chaveta. Um mancal de apoio está colocado em B, a uma distância b da extremidade C. Em face dessas informações, assumindo que o braço é totalmente rígido (não se deforma) e que as concentrações de tensão em A e em C devido às chavetas são iguais, julgue os itens seguintes.

A tensão de flexão é máxima em B e é igual a

De maneira geral, todos os veículos automotores são constituídos pelos mesmos elementos: um chassi, que é o suporte do veículo; uma cobertura para conduzir passageiros ou carga, a carroçaria; um conjunto motopropulsor, constituído por motor, sistemas de transmissão, de direção, de suspensão, de freios e elétrico e outros elementos auxiliares. Acerca dos sistemas componentes de um automóvel, julgue os itens seguintes.

A função do diferencial é compensar a diferença de velocidade de rotação entre as rodas motoras interna e externa toda vez que o veículo faz uma curva.

De maneira geral, todos os veículos automotores são constituídos pelos mesmos elementos: um chassi, que é o suporte do veículo; uma cobertura para conduzir passageiros ou carga, a carroçaria; um conjunto motopropulsor, constituído por motor, sistemas de transmissão, de direção, de suspensão, de freios e elétrico e outros elementos auxiliares. Acerca dos sistemas componentes de um automóvel, julgue os itens seguintes.

A embreagem, composta essencialmente do disco de embreagem e platô, permite que a potência do motor seja transmitida às rodas. É normalmente montada entre a caixa de câmbio e o diferencial.

De maneira geral, todos os veículos automotores são constituídos pelos mesmos elementos: um chassi, que é o suporte do veículo; uma cobertura para conduzir passageiros ou carga, a carroçaria; um conjunto motopropulsor, constituído por motor, sistemas de transmissão, de direção, de suspensão, de freios e elétrico e outros elementos auxiliares. Acerca dos sistemas componentes de um automóvel, julgue os itens seguintes.

A função do regulador de voltagem é limitar a tensão de saída do alternador, impedindo sobrecarga da bateria e danos aos componentes elétricos do veículo.

Considerando os princípios de equilíbrio de forças e momentos, julgue os itens que se seguem.

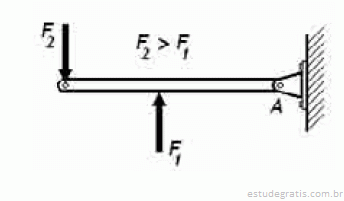

Para a situação mostrada na figura abaixo, as reações em A (força e momento) são na direção vertical para cima e no sentido horário.
