Questões de Engenharia Mecânica do ano 2008

A figura acima mostra, esquematicamente, um motor de 4 cilindros, no qual o pistão desloca um volume de 600 mL entre o PMI e o PMS e possui uma câmara de combustão de 50 mL. Com base nessas informações, julgue os itens seguintes.

A figura acima ilustra um motor do ciclo Otto de 2 tempos.

A figura acima mostra, esquematicamente, um motor de 4 cilindros, no qual o pistão desloca um volume de 600 mL entre o PMI e o PMS e possui uma câmara de combustão de 50 mL. Com base nessas informações, julgue os itens seguintes.

Pela posição do pistão mostrada na figura, pode-se afirmar que o motor encontra-se no início da fase de compressão.

A figura acima mostra, esquematicamente, um motor de 4 cilindros, no qual o pistão desloca um volume de 600 mL entre o PMI e o PMS e possui uma câmara de combustão de 50 mL. Com base nessas informações, julgue os itens seguintes.

A cilindrada do motor ilustrado é 2,2 litros.

A figura acima mostra, esquematicamente, um motor de 4 cilindros, no qual o pistão desloca um volume de 600 mL entre o PMI e o PMS e possui uma câmara de combustão de 50 mL. Com base nessas informações, julgue os itens seguintes.

Nesse motor, a taxa de compressão é de 1:12.

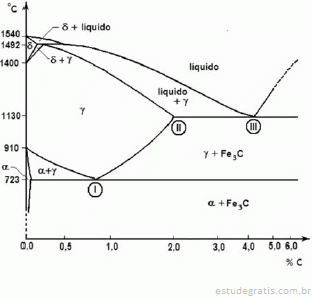

O ferro ligado ao carbono forma uma variedade de ligas ao se solidificar. A formação de cada liga depende do comportamento das variedades alotrópicas do ferro, da solubilidade do carbono no ferro, da temperatura e do teor de carbono. O mapeamento das microestruturas resultantes dessa variedade de ligas é representado em um gráfico denominado diagrama de equilíbrio ferro-carbono, mostrado na figura abaixo.

A partir do diagrama acima, julgue os itens subseqüentes, a respeito das ligas ferro-carbono.

Por meio do ponto II no diagrama pode-se diferenciar o aço do ferro fundido. As ligas com até 2% de teor de C são aços e as com teor de C superior a 2% formam os ferros-fundidos.
