Questões de Engenharia Mecânica do ano 2008

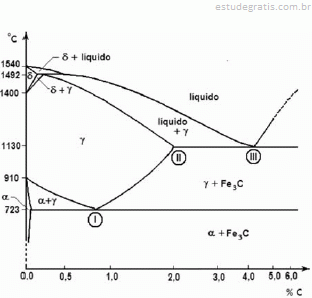

O ferro ligado ao carbono forma uma variedade de ligas ao se solidificar. A formação de cada liga depende do comportamento das variedades alotrópicas do ferro, da solubilidade do carbono no ferro, da temperatura e do teor de carbono. O mapeamento das microestruturas resultantes dessa variedade de ligas é representado em um gráfico denominado diagrama de equilíbrio ferro-carbono, mostrado na figura abaixo.

A partir do diagrama acima, julgue os itens subseqüentes, a respeito das ligas ferro-carbono.

O ponto II, no diagrama, corresponde à reação eutética, ou seja, à transformação do metal líquido.

O ferro ligado ao carbono forma uma variedade de ligas ao se solidificar. A formação de cada liga depende do comportamento das variedades alotrópicas do ferro, da solubilidade do carbono no ferro, da temperatura e do teor de carbono. O mapeamento das microestruturas resultantes dessa variedade de ligas é representado em um gráfico denominado diagrama de equilíbrio ferro-carbono, mostrado na figura abaixo.

A partir do diagrama acima, julgue os itens subseqüentes, a respeito das ligas ferro-carbono.

A viga engastada mostrada na figura acima possui uma seção transversal retangular de 20 mm × 30 mm cujo momento de inércia de área vale I = 45.000 mm⁴ . Considerando essas informações e a figura acima, julgue os próximos itens.

O momento fletor máximo nessa viga ocorre na secção correspondente ao ponto de aplicação da carga.

A viga engastada mostrada na figura acima possui uma seção transversal retangular de 20 mm × 30 mm cujo momento de inércia de área vale I = 45.000 mm⁴ . Considerando essas informações e a figura acima, julgue os próximos itens.

O esforço cortante é constante em todo o trecho localizado entre a secção de engaste e a secção de aplicação da carga.

A viga engastada mostrada na figura acima possui uma seção transversal retangular de 20 mm × 30 mm cujo momento de inércia de área vale I = 45.000 mm⁴ . Considerando essas informações e a figura acima, julgue os próximos itens.

A tensão normal máxima ocorre na secção de engaste e vale 60 MPa.
