Questões de Engenharia Mecânica

Acerca dos comandos básicos do programa AutoCAD, é incorreto afirmar que

O esquema mostrado na figura a seguir refere-se a um sistema de bombeamento cuja bomba está localizada a 0,5m acima de um reservatório de água aberto para a atmosfera (P_atm = 101325 Pa). A vazão do sistema é tal que a velocidade em toda a canalização é de 2,0 m/s. A canalização de sucção é composta por um metro de tubo liso com diâmetro de 0,04 mm com fator de atrito de f=0,02, uma válvula de pé com crivo (K=3,0), uma válvula de esfera (K=10,0) e um cotovelo de 90° (K=0,4). Considere a massa específica da água igual a 1000 kg/m. Para estas condições a pressão na entrada da bomba é

Dada a curva de altura manométrica em função da vazão de uma bomba centrífuga, julgue os itens a seguir, marque com F a afirmativa falsa e com V a verdadeira e assinale a opção correta.


(    )  Caso a bomba venha operar com a tubulação 1, a bomba cavitaria desde que NPSH_req < NPSH_disp,(em que req=requerida e disp=disponível)

(    )  A condição mais adequada de operação da bomba dada seria com a tubulação 1, pois a mesma estaria operando em uma condição de máxima eficiência e na  ausência do fenômeno de cavitação.

(    ) A instalação da bomba centrífuga na tubulação 2 forneceria uma vazão menor e uma altura manométrica maior do que na condição de operação da tubulação 1.

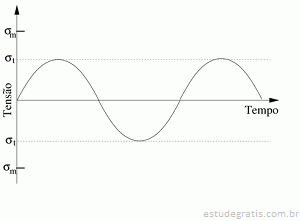

O eixo de uma máquina em condições normais de operação está sujeito a um carregamento conforme mostrado no gráfico abaixo.

Aqui   representam, respectivamente, a tensão máxima que o material do eixo pode suportar e a tensão máxima de trabalho. Nessas condições de operação, após vários ciclos de funcionamento, o eixo da máquina rompe-se. Assinale entre as opções abaixo o ensaio mecânico que um engenheiro mecânico, especialista na área de materiais, deveria solicitar ao fabricante do eixo para estimar-se a vida útil dessa peça.

A seguir apresenta-se o diagrama típico tensão- deformação de um ensaio de tração realizado com um corpo de prova feito de uma certa liga metálica. Com o auxílio do diagrama julgue os itens a seguir, marque com F para falso e com V para verdadeiro e assinale a opção correta.

(  )  O segmento OA do diagrama caracteriza um regime elástico tensão-deformação descrito pela equação  = E  , em que  é a tensão aplicada ao corpo de prova, E denota o módulo de elasticidade do material e  é a deformação sofrida pelo corpo de prova.
(  )  O ponto A é denominado limite de resistência do material, definido como a maior tensão que a liga metálica pode suportar sem sofrer qualquer deformação residual ao ser descarregado.
(    )  No início da fase plástica, trecho AB, ocorre um fenômeno irreversível microestrutural de reestruturação de grãos ou resistência a deformações plásticas
chamado de escoamento, caracterizando-se pelo aumento de deformação permanente do material sem que haja variação de tensão.
(    )  O encruamento do material corresponde ao endurecimento causado pela quebra dos grãos que compõem o material quando deformado a frio. O encruamento corresponde ao trecho BC do diagrama no qual a tensão aumenta com a deformação até atingir o limite de ruptura do material indicado pelo ponto C no diagrama.
