Questões de Engenharia Mecânica

Com base em seus conhecimentos sobre compressores alternativos, julgue os itens a seguir.

I. O aumento da taxa de compressão em um compressor de um único estágio tem como um dos efeitos a redução da eficiência volumétrica.

II. Em um compressor multi-estágio é recomendável que as maiores taxas de compressão estejam associadas aos primeiros estágios de forma a minimizar a potência requerida para o acionamento do compressor.

III. Em um compressor de duplo estágio, o emprego de um trocador de calor para resfriar o gás durante a passagem de um estágio para outro implica a redução do trabalho total de compressão.

IV. Compressores alternativos apresentam a vantagem de fornecerem altas vazões mássicas de gás a pressões elevadas.

Estão corretos os itens

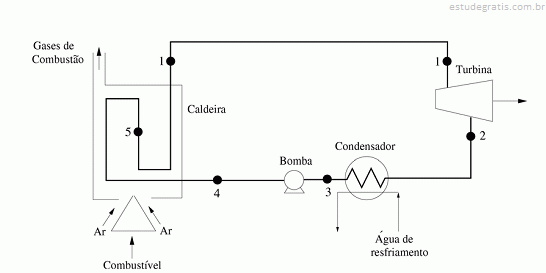

De acordo com o ciclo Rankine esquematizado abaixo, julgue os seguintes itens, marque com F a(s) afirmativa(s) falsa(s) e com V a(s) verdadeira(s) e assinale a opção correta.

( ) A compressão realizada pela bomba é adiabática e reversível, sendo o trabalho realizado pela bomba quantificado pela diferença de entalpia entre os pontos 4-3.

( ) O valor do consumo específico de vapor é um parâmetro de comparação entre o tamanho relativo de plantas de vapor em função de sua potência produzida.

( ) A eficiência térmica do ciclo Rankine esquematizado acima é dada pela razão do trabalho líquido pelo calor adicionado, ou seja:

A figura a seguir mostra uma linha de transmissão em 230 kV, 60 Hz, comprimento igual a 236 km, interligando os terminais a e b de um sistema elétrico de potência hipotético. Na figura, são indicados os resultados do fluxo de potência para uma determinada situação (pela convenção, o fluxo ativo é representado por setas contínuas, enquanto o fluxo de reativo é indicado por uma seta cortada por um traço inclinado). Os resultados foram obtidos considerando uma abertura angular de 15º entre os terminais e tensões de operação nos terminais a e b iguais a 238 kV e 230 kV, respectivamente. Para efeito de cálculo, a linha foi representada por uma impedância série equivalente. Neste caso hipotético, o efeito das capacitâncias não foi considerado.

Com relação à descrição e aos dados acima, julgue os itens subseqüentes.

O ângulo de fase da tensão no terminal b é maior do que o ângulo de fase da tensão no terminal a.

Supondo que um ponto material está submetido a um determinado estado de tensão, julgue os itens a seguir.

A maior tensão cisalhante observada no ponto material é sempre igual à média aritmética das tensões principais máxima e mínima no ponto.

Supondo que um ponto material está submetido a um determinado estado de tensão, julgue os itens a seguir.

Se as três tensões principais são iguais entre si, então todo plano passando pelo ponto material é plano principal.
