Questões de Engenharia Espacial

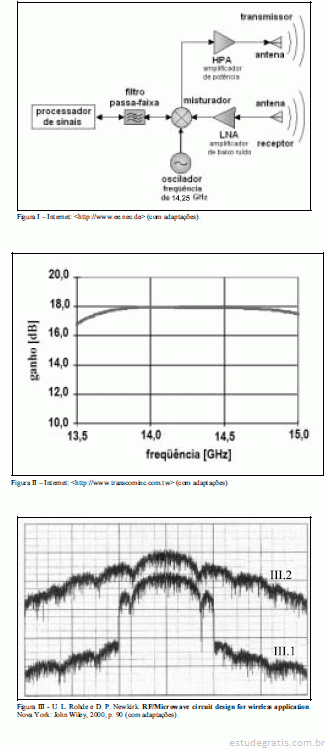

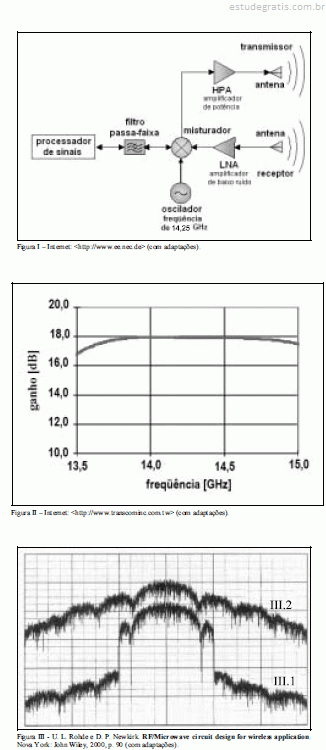

A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.

O subsistema poderia ser simplificado para operar com uma única antena caso o HPA e o LNA fossem conectados a um mesmo circulador a ferrite, em duas portas distintas. À terceira porta do circulador, seria conectada a antena do subsistema. Essa nova configuração seria capaz de manter as mesmas características de operação e funcionamento originais, caso o circulador fosse capaz de oferecer isolação suficientemente alta entre suas portas.

A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.

Para que o misturador possa funcionar corretamente em condições típicas de operação, é necessário que a potência do sinal na saída do oscilador seja maior que a potência do sinal a ser misturado.

A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.

O uso do LNA é obrigatório no subsistema para, principalmente, isolar as duas antenas presentes.

A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.

Para que o subsistema opere corretamente, o comportamento em freqüência do LNA deve ser idêntico ao do HPA.

A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.

Tanto o LNA quanto o misturador podem ser construídos fisicamente a partir do uso de transistores de efeito de campo.
