Questões de Engenharia Espacial

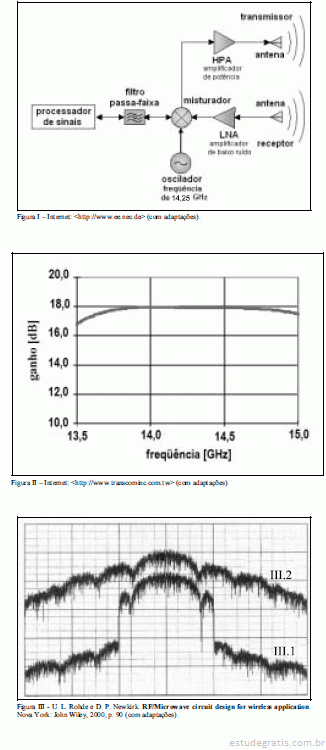

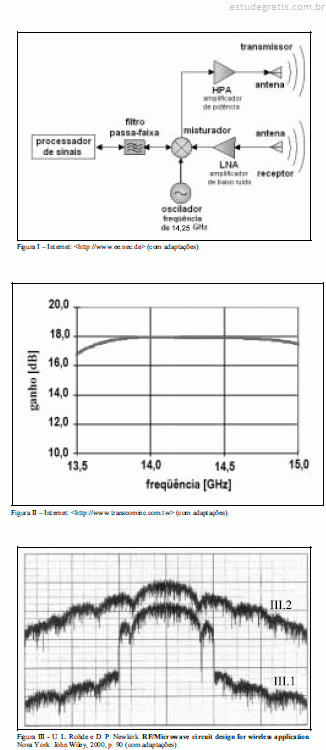

A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.

Sabendo que o HPA foi projetado com base nas especificações de potência e banda de freqüências de transmissão do subsistema, é correto concluir que a banda do sinal transmitido pode ser superior a 500 MHz.

A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.

A curva mostrada na figura II pode ser corretamente obtida utilizando-se um analisador de redes escalar.

A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.

Para permitir que o subsistema possa transmitir um sinal modulado com a maior banda possível e minimizar a distorção de amplitude causada pelo HPA, fazendo com que o sinal modulado caia na faixa de passagem do HPA, a freqüência central do filtro passa-faixa deve ser superior a 14,25 GHz.

A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.

O comportamento do sinal indicado por III.1 na figura III pode ser corretamente obtido utilizando-se um analisador de espectro.

A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.

Com base na figura III, é correto concluir que o amplificador HPA opera em classe A.
