Questões de Engenharia Eletrônica da CESPE / CEBRASPE

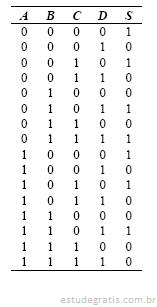

Um engenheiro projetou e montou um circuito lógico com as entradas A, B, C e D, que formam um número binário positivo. A saída do circuito, S, vai ao nível lógico 1 quando um dos seguintes números é detectado na entrada: zero, dois, cinco, sete, oito, dez, treze. A saída vai ao nível lógico 0 quando a entrada não for um dos números mencionados. A tabela-verdade para esse circuito é mostrada a seguir.

Com relação a esse circuito, julgue os itens subseqüentes.

Se as portas utilizadas para realizar o circuito forem do tipo TTL, e as entradas A, B, C e D forem deixadas em aberto (flutuando), a saída S irá para o nível lógico 1.

Um engenheiro projetou e montou um circuito lógico com as entradas A, B, C e D, que formam um número binário positivo. A saída do circuito, S, vai ao nível lógico 1 quando um dos seguintes números é detectado na entrada: zero, dois, cinco, sete, oito, dez, treze. A saída vai ao nível lógico 0 quando a entrada não for um dos números mencionados. A tabela-verdade para esse circuito é mostrada a seguir.

Com relação a esse circuito, julgue os itens subseqüentes.

O circuito não pode ser implementado com utilização apenas de portas .

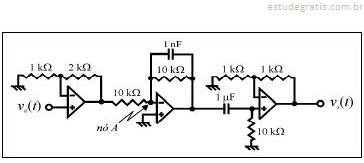

A figura acima mostra um circuito que utiliza elementos passivos e amplificadores operacionais. A entrada do circuito é o sinal de tensão v_e(t), e a saída é o sinal v_s(t). Considerando que todos os componentes são ideais e que o sinal de entrada tem amplitude tal que os amplificadores operacionais funcionem na região linear, julgue os itens seguintes.

A impedância de saída do circuito é de 2 k•.

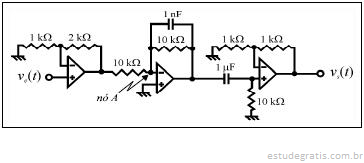

A figura acima mostra um circuito que utiliza elementos passivos e amplificadores operacionais. A entrada do circuito é o sinal de tensão v_e(t), e a saída é o sinal v_s(t). Considerando que todos os componentes são ideais e que o sinal de entrada tem amplitude tal que os amplificadores operacionais funcionem na região linear, julgue os itens seguintes.

O potencial em relação ao terra no nó A é igual a 0 V.

A figura acima mostra um circuito que utiliza elementos passivos e amplificadores operacionais. A entrada do circuito é o sinal de tensão v_e(t), e a saída é o sinal v_s(t). Considerando que todos os componentes são ideais e que o sinal de entrada tem amplitude tal que os amplificadores operacionais funcionem na região linear, julgue os itens seguintes.

Na banda passante, o ganho total do circuito é negativo.
