Questões de Engenharia Eletrônica da CESPE / CEBRASPE

Com relação ao comportamento dos campos eletromagnéticos, julgue os itens a seguir.

A reflexão total ocorre na interface entre dois dielétricos, para uma onda que incida de um meio com determinada permissividade em outro meio com permissividade menor, dependendo, porém, do ângulo de incidência.

Com relação ao comportamento dos campos eletromagnéticos, julgue os itens a seguir.

Uma vez que a profundidade de penetração dos campos eletromagnéticos é inversamente proporcional à raiz quadrada da freqüência, uma lâmina fina de material condutor pode agir como um filtro passa-baixas para ondas eletromagnéticas.

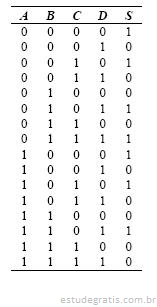

Um engenheiro projetou e montou um circuito lógico com as entradas A, B, C e D, que formam um número binário positivo. A saída do circuito, S, vai ao nível lógico 1 quando um dos seguintes números é detectado na entrada: zero, dois, cinco, sete, oito, dez, treze. A saída vai ao nível lógico 0 quando a entrada não for um dos números mencionados. A tabela-verdade para esse circuito é mostrada a seguir.

Com relação a esse circuito, julgue os itens subseqüentes.

A expressão booleana mínima para a tabela-verdade mostrada, na forma soma de produtos, é  .

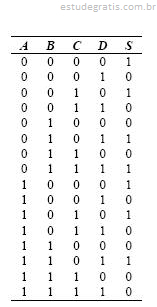

Um engenheiro projetou e montou um circuito lógico com as entradas A, B, C e D, que formam um número binário positivo. A saída do circuito, S, vai ao nível lógico 1 quando um dos seguintes números é detectado na entrada: zero, dois, cinco, sete, oito, dez, treze. A saída vai ao nível lógico 0 quando a entrada não for um dos números mencionados. A tabela-verdade para esse circuito é mostrada a seguir.

Com relação a esse circuito, julgue os itens subseqüentes.

A expressão booleana mínima para a tabela-verdade acima, na forma produto de somas, é  .

Um engenheiro projetou e montou um circuito lógico com as entradas A, B, C e D, que formam um número binário positivo. A saída do circuito, S, vai ao nível lógico 1 quando um dos seguintes números é detectado na entrada: zero, dois, cinco, sete, oito, dez, treze. A saída vai ao nível lógico 0 quando a entrada não for um dos números mencionados. A tabela-verdade para esse circuito é mostrada a seguir.

Com relação a esse circuito, julgue os itens subseqüentes.

A seguinte expressão booleana, embora não seja mínima, representa a tabela-verdade mostrada.
