Questões de Engenharia Eletrônica da CESPE / CEBRASPE

Considerando que se deseje converter um sinal analógico em um digital com 10 bits de resolução, julgue o item a seguir, acerca das topologias de circuitos para conversão analógico/digital (A/D).

Caso se escolha a conversão A/D simultânea para essa resolução, seriam necessários 1023 circuitos comparadores.

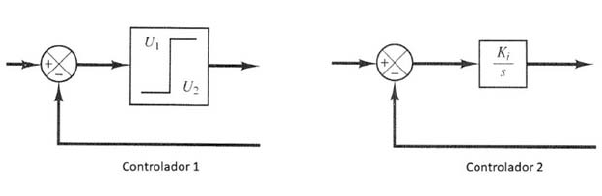

Considere que o projetista de um sistema que precise ser controlado tenha como opções os controladores apresentados na figura antecedente. A partir dessas informações, julgue o item.

O baixo custo é uma das vantagens do controlador 1, que pode ser amplamente utilizado tanto em sistemas de controle industriais quanto domésticos.

Considere que o projetista de um sistema que precise ser controlado tenha como opções os controladores apresentados na figura antecedente. A partir dessas informações, julgue o item.

A ação de controle do controlador 2 é denominada controle de taxa, visto que é proporcional à taxa de variação do sinal de erro atuante.

Considere que o projetista de um sistema que precise ser controlado tenha como opções os controladores apresentados na figura antecedente. A partir dessas informações, julgue o item.

O controlador automático determina o desvio entre a saída do processo e o valor de referência, produzindo um sinal de controle que reduz o desvio a zero ou a um pequeno valor.

Considere que o projetista de um sistema que precise ser controlado tenha como opções os controladores apresentados na figura antecedente. A partir dessas informações, julgue o item.

O controlador 1 pode conter um intervalo diferencial antes da comutação dos valores, podendo ser intencional para reduzir o desgaste do mecanismo de comutação.
