Julgue os itens de 88 a 98, acerca da avaliação dos recursos hídricos e do planejamento de projetos de irrigação.

O anteprojeto de cada sistema de irrigação pré-selecionado no planejamento da irrigação deve permitir a comparação das opções selecionadas, com base em critérios técnicos e econômicos, e a seleção da que apresente maior potencial para atingir os objetivos pretendidos e suportar os impactos da implantação do projeto.

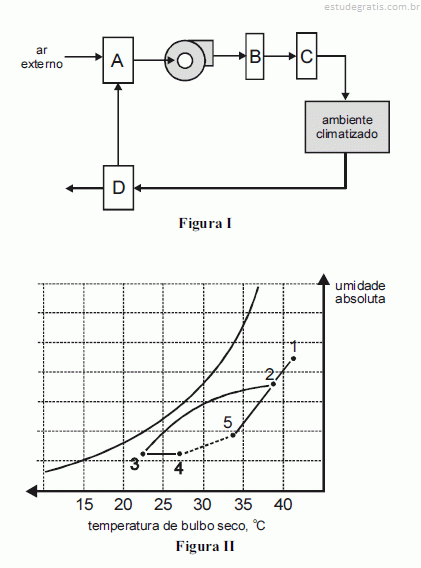

A figura I acima ilustra, esquematicamente, um sistema de condicionamento de ar para a climatização de conforto de um ambiente, com componentes A, B, C e D que processam o ar; a figura II mostra a carta psicrométrica dos processos envolvidos na operação desse sistema. Com base nessas informações, julgue os itens que se seguem.

O processo 2→3 representa resfriamento e desumidificação do ar que, tipicamente, ocorre durante a troca simultânea de calor e massa em serpentinas de evaporação direta ou indireta com aumento da umidade relativa do ar.

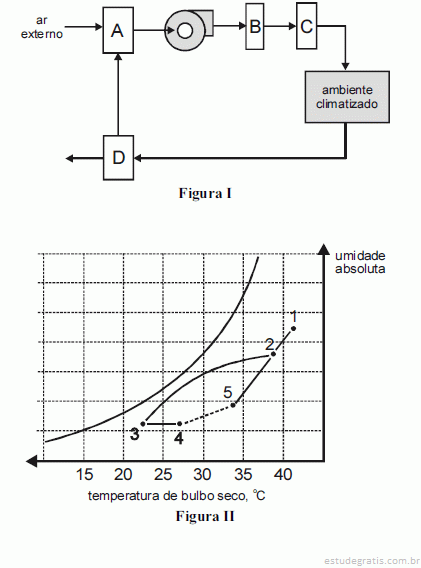

A figura I acima ilustra, esquematicamente, um sistema de condicionamento de ar para a climatização de conforto de um ambiente, com componentes A, B, C e D que processam o ar; a figura II mostra a carta psicrométrica dos processos envolvidos na operação desse sistema. Com base nessas informações, julgue os itens que se seguem.

Na figura I, o componente A está associado à mistura entre as correntes de ar recirculado e de renovação. Esse processo é representado na carta psicrométrica pela linha que une os pontos 1, 2 e 5, sendo o ponto 2 a condição de mistura.

A figura I acima ilustra, esquematicamente, um sistema de condicionamento de ar para a climatização de conforto de um ambiente, com componentes A, B, C e D que processam o ar; a figura II mostra a carta psicrométrica dos processos envolvidos na operação desse sistema. Com base nessas informações, julgue os itens que se seguem.

O duto que conecta o componente C ao ambiente deve ser isolado termicamente para que não haja condensação de vapor sobre a face externa do duto se o ar externo a esse duto apresentar temperatura de bulbo seco inferior a aproximadamente 17 ºC

A figura I acima ilustra, esquematicamente, um sistema de condicionamento de ar para a climatização de conforto de um ambiente, com componentes A, B, C e D que processam o ar; a figura II mostra a carta psicrométrica dos processos envolvidos na operação desse sistema. Com base nessas informações, julgue os itens que se seguem.

Ao se analisar o processo 3→4, na figura II, infere-se que o componente C pode representar algum dispositivo de aquecimento terminal sensível que promove ajuste da temperatura e umidade relativa do ar a ser insuflado no ambiente climatizado.
