Questões de Engenharia Eletrônica da CESGRANRIO

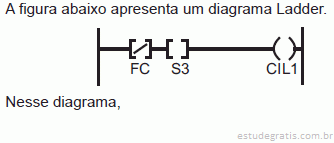

se o sensor FC estiver desligado, e S3 estiver desligado, então o atuador CIL 1 será ativado.

se o sensor FC estiver ligado, ou S3 estiver ligado, então o atuador CIL 1 será desativado.

se o sensor FC estiver ligado, e S3 estiver desligado, então o atuador CIL 1 será ativado.

se o sensor FC estiver desligado, e S3 estiver ligado, então o atuador CIL 1 será ativado.

se o sensor FC estiver desligado, ou S3 estiver ligado, então o atuador CIL 1 será desativado.

I, apenas

II, apenas

I e III, apenas

II e III, apenas

I, II e III

módulo 4

módulo 5

módulo 6

módulo 7

módulo 8

polos: 2 e 3; zeros: 4 e 6

polos: 5 e 7; zero: 1

polos: 1, 2, 3 e 4; zeros: 5, 6 e 7

polos: 4 e 6; zeros: 2 e 3

polos: 1 e 5; zero: 7
