#Questão 794005 - Engenharia Eletrônica, Eletrônica de Potência, CESPE / CEBRASPE, 2006, Departamento Estadual de Trânsito - PA (DETRAN/PA), Técnico em Gestão de Trânsito

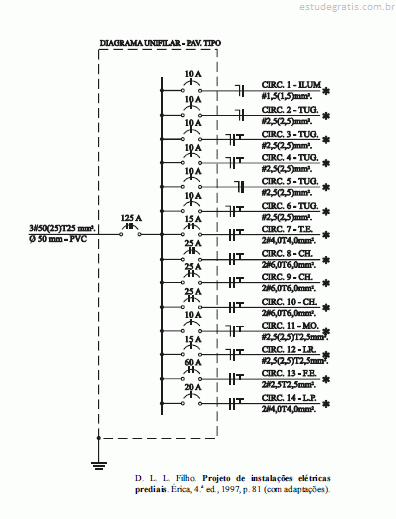

Considere o diagrama unifilar ilustrado a seguir, do quadro de distribuição de um apartamento.

Com relação ao alimentador geral do quadro de distribuição e aos circuitos do quadro, assinale a opção correta.

A) No alimentador geral, a seção transvesal dos condutores de fase é superior tanto à seção transversal do condutor neutro, quanto à seção transversal do condutor de proteção.

B) No circuito número 14, não é necessário condutor neutro porque existe um condutor terra nesse circuito que desempenha também função de neutro.

C) O disjuntor geral da instalação está subdimensionado, pois a soma das correntes dos disjuntores individuais à sua jusante supera 150 A.

D) Caso a tensão fase-neutro da rede elétrica da concessionária que atende esse apartamento seja igual a 220 V, a tensão nominal de todos os circuitos nesse apartamento será igual a 220 V.

#Questão 794006 - Engenharia Eletrônica, Eletrônica de Potência, CESPE / CEBRASPE, 2006, Departamento Estadual de Trânsito - PA (DETRAN/PA), Técnico em Gestão de Trânsito

Uma instalação elétrica trifásica foi dimensionada para atender as cargas I e II, cada uma com potência igual a 5 kVA, e com fatores de potência indutivos diferentes. A medida da potência ativa realizada na carga I indicou 4 kW. Não foi possível realizar medida na carga II. A potência total consumida na instalação com as duas cargas é de 7 kW. A respeito dessa situação hipotética, assinale a opção correta.

A) A potência aparente total absorvida pelas duas cargas é exatamente igual a 10 kVA.

B) O fator de potência da carga II, que não pode ser medido, é igual a 0,8 indutivo.

C) A potência reativa de capacitores que deve ser instalada em paralelo com as cargas I e II para tornar o fator de potência da instalação unitário é igual a 6 kVAr.

D) Caso as duas cargas continuem consumindo 5 kVA individualmente e a instalação consumisse um total de 8,5 kW sendo mantido o consumo de 4 kW da carga I, então a potência reativa demandada pela carga II seria inferior à da carga I.

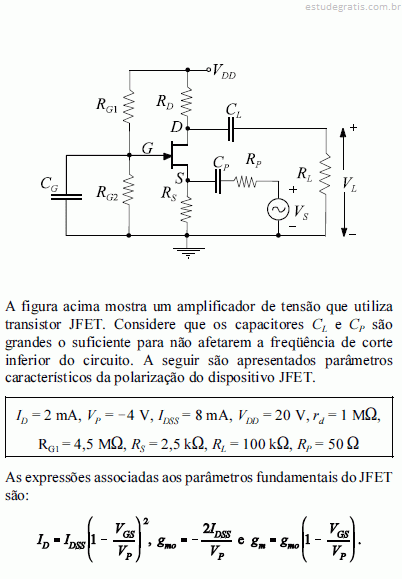

#Questão 794093 - Engenharia Eletrônica, Eletrônica de Potência, CESPE / CEBRASPE, 2004, Agência Brasileira de Inteligência (ABIN), Analista de Informações

#Questão 794094 - Engenharia Eletrônica, Eletrônica de Potência, CESPE / CEBRASPE, 2004, Agência Brasileira de Inteligência (ABIN), Analista de Informações

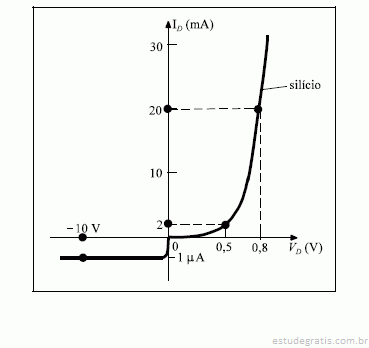

#Questão 794095 - Engenharia Eletrônica, Eletrônica de Potência, CESPE / CEBRASPE, 2004, Agência Brasileira de Inteligência (ABIN), Analista de Informações
