Questões sobre Eletrônica de Potência

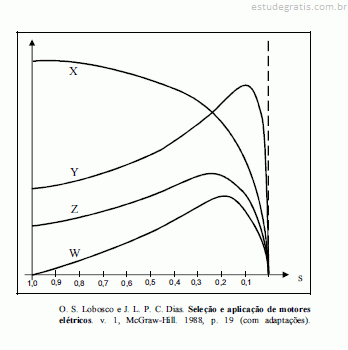

Considerando a figura acima, que mostra as curvas características da relação entre grandezas de um motor de indução trifásico em função do seu escorregamento s, julgue os itens que se seguem.

I A condição de rotor bloqueado na figura corresponde ao valor de escorregamento nulo.

II A curva W representa a potência fornecida ao eixo do motor em função do escorregamento.

III Para escorregamento igual a 0,5, a situação de operação em regime permanente desse motor é inadequada.

IV A característica X representa o conjugado desenvolvido no eixo do motor em função do escorregamento.

Estão certos apenas os itens

Em uma linha aérea de aproximadamente 100 km de comprimento, em extra-alta tensão, os parâmetros significativos para avaliar o funcionamento da linha, em regime permanente, principalmente em situações em que o objetivo é calcular correntes e tensão na condição em que a linha está operando com carga nominal, não incluem a

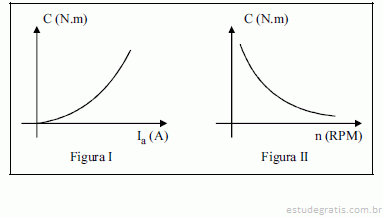

As figuras I e II acima mostram, respectivamente, as características conjugado versus corrente de armadura e conjugado versus velocidade angular obtidas a partir de ensaios em um motor de corrente contínua. Assinale a opção que corresponde ao provável tipo de motor submetido aos ensaios.

Um cliente adquiriu de uma empresa fabricante de transformadores uma unidade monofásica para atendimento de sua instalação elétrica. O transformador adquirido, entre outros dados típicos, contém as seguintes informações: relação de transformação 500 V/100 V, 60 Hz, potência igual a 1 kVA, impedância-série equivalente referenciada ao lado de alta tensão composta por uma resistência igual a 1 e reatância igual a 2 . Considere que o transformador supre, em seu lado de baixa tensão, uma carga de 1 kVA e que as perdas no núcleo de ferro são desprezíveis. Essa carga apresenta fator de potência unitário e o transformador opera com tensão igual a 100 V no lado de baixa tensão. Com relação às características e ao funcionamento desse transformador para atender a carga, assinale a opção incorreta.

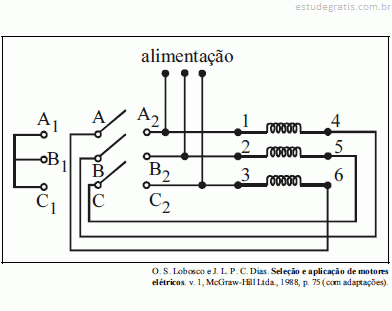

A figura acima mostra o esquema de alimentação do circuito de força de um motor de indução trifásico, cujo acionamento se dá por meio de uma chave estrela-triângulo. Quando os pontos A, B e C estão ligados a A₁, B₁ e C₁, respectivamente, o motor está ligado em estrela. Quando a chave é comutada automaticamente, agora para A₂, B₂ e C₂, respectivamente, o motor fica ligado em triângulo. Considere que os terminais das bobinas do motor sejam indicados por algarismos de 1 a 6, de modo que as bobinas são dispostas como 1-4, 2-5 e 3-6. A respeito do funcionamento do circuito e do motor, assinale a opção correta.
