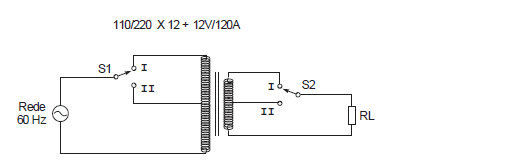

Considere o circuito abaixo:

 Estando S1 na posição I e S2 na posição I com o primário do transformador alimentado por uma rede de 220 V / 60 Hz, a corrente no primário vale aproximadamente 66 mA; estando S1 na posição II e S2 na posição II com o primário do transformador alimentado por uma rede de 110 V / 60 Hz, a corrente no primário vale aproximadamente 33 mA. Nesse caso, a carga RL vale

A) 20 .

B) 40

C) 10

D) 80

E) 25

Em subestação de consumidores, um tipo de transformador tem suas bobinas revestidas de resina em epóxi para fazer a sua isolação, sendo a refrigeração feita por ar que circula pelas bobinas. Trata-se de um transformador

Um motor trifásico assíncrono é usado em um portão automático. Seus dados de placa indicam: P = 3 CV, V = 220 V, In = 10 A e cos ϕ = 0,8. A informação referente ao seu rendimento encontra-se ilegível, podendo, no entanto, ser calculada a partir dos demais dados. Seu valor aproximado, vale em porcentagem,

Na fase de dimensionamentos de um circuito trifásico, sem neutro, de uma instalação elétrica predial, obteve-se os resultados abaixo.

− Método de instalação (NBR5410): 7

− método de referência B1 (condutores isolados em eletroduto de seção circular embutido em alvenaria).

− Número de condutores carregados: 3.

− Corrente de projeto corrigida: 22,8 A.

− S eção do condutor: 4 mm²

− Capacidade de condução de corrente: 28

A Para a proteção contra sobrecarga deste circuito, o disjuntor mais adequado é o

Considere a resistividade do cobre igual a 0,017 Ω mm²/m e a do alumínio igual a 0,026 Ω mm²/m. Sobre o comportamento de um fio de cobre e um de alumínio, ambos com seção de 25 mm² e comprimento de 1 km, é correto afirmar, em valor aproximado, que a resistência do fio de
