Questões de Engenharia Eletrônica do ano 2013

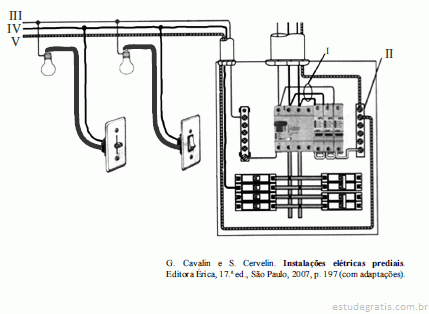

A figura acima ilustra um circuito de iluminação e o quadro de distribuição ao qual ele está ligado, todos pertencentes a uma instalação elétrica predial em baixa tensão. No quadro de distribuição destacam-se os barramentos e os condutores de fase (dois chegando ao quadro), neutro e de proteção, que interligam os barramentos. Com base nessas informações, julgue os itens a seguir.

Com relação a componentes simétricas e faltas em sistemas trifásicos, julgue os itens que se seguem. Em faltas bifásicas do tipo fase-fase, a corrente de sequência zero é necessariamente nula. Porém, se a resistência de falta for finita, as correntes de sequência positiva e negativa terão mesma magnitude.

Com relação a componentes simétricas e faltas em sistemas trifásicos, julgue os itens que se seguem. Faltas monofásicas do tipo fase-terra têm componentes de sequência positiva e negativa nulas.

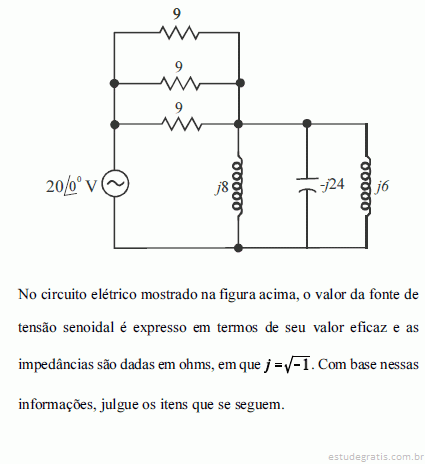

A corrente da fonte está avançada de um ângulo inferior a 60o em relação à tensão da fonte.

Cada resistor consome 16 W.
