Com relação à segurança em instalações elétricas, julgue o próximo item. Em trabalhos com eletricidade, o equipamento para proteção contra arco elétrico é classificado como equipamento de proteção coletiva (EPC), visto que protege o trabalhador contra agentes térmicos.

Considere que uma carga equilibrada, com ligação em triângulo, seja suprida por tensão de linha com valor eficaz igual a 200 V. Considere ainda que a potência total absorvida por essa carga seja igual a 1.200 VA com fator de potência indutivo igual a 0,8. Com base nessas informações, julgue os itens a seguir. As potências ativa e reativa absorvidas pela carga são iguais a 1.000 W e 200 VAr, respectivamente.

Considere que uma carga equilibrada, com ligação em triângulo, seja suprida por tensão de linha com valor eficaz igual a 200 V. Considere ainda que a potência total absorvida por essa carga seja igual a 1.200 VA com fator de potência indutivo igual a 0,8. Com base nessas informações, julgue os itens a seguir. O valor eficaz da corrente que flui por cada fase da carga é igual a 2 A.

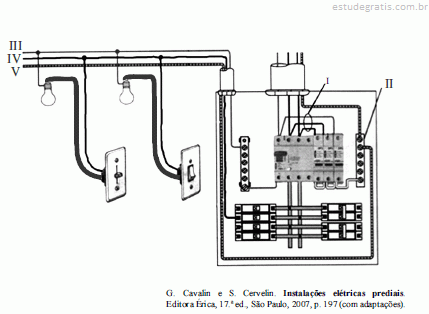

A figura acima ilustra um circuito de iluminação e o quadro de distribuição ao qual ele está ligado, todos pertencentes a uma instalação elétrica predial em baixa tensão. No quadro de distribuição destacam-se os barramentos e os condutores de fase (dois chegando ao quadro), neutro e de proteção, que interligam os barramentos. Com base nessas informações, julgue os itens a seguir.

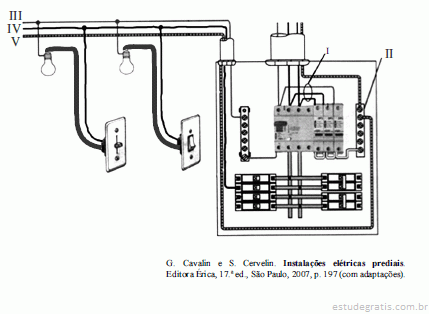

A figura acima ilustra um circuito de iluminação e o quadro de distribuição ao qual ele está ligado, todos pertencentes a uma instalação elétrica predial em baixa tensão. No quadro de distribuição destacam-se os barramentos e os condutores de fase (dois chegando ao quadro), neutro e de proteção, que interligam os barramentos. Com base nessas informações, julgue os itens a seguir.
