Questões de Engenharia Eletrônica do ano 2012

A figura I acima ilustra, esquematicamente, um sistema de condicionamento de ar para a climatização de conforto de um ambiente, com componentes A, B, C e D que processam o ar; a figura II mostra a carta psicrométrica dos processos envolvidos na operação desse sistema. Com base nessas informações, julgue os itens que se seguem.

Na figura I, o componente A está associado à mistura entre as correntes de ar recirculado e de renovação. Esse processo é representado na carta psicrométrica pela linha que une os pontos 1, 2 e 5, sendo o ponto 2 a condição de mistura.

A figura I acima ilustra, esquematicamente, um sistema de condicionamento de ar para a climatização de conforto de um ambiente, com componentes A, B, C e D que processam o ar; a figura II mostra a carta psicrométrica dos processos envolvidos na operação desse sistema. Com base nessas informações, julgue os itens que se seguem.

O duto que conecta o componente C ao ambiente deve ser isolado termicamente para que não haja condensação de vapor sobre a face externa do duto se o ar externo a esse duto apresentar temperatura de bulbo seco inferior a aproximadamente 17 ºC

A figura I acima ilustra, esquematicamente, um sistema de condicionamento de ar para a climatização de conforto de um ambiente, com componentes A, B, C e D que processam o ar; a figura II mostra a carta psicrométrica dos processos envolvidos na operação desse sistema. Com base nessas informações, julgue os itens que se seguem.

Ao se analisar o processo 3→4, na figura II, infere-se que o componente C pode representar algum dispositivo de aquecimento terminal sensível que promove ajuste da temperatura e umidade relativa do ar a ser insuflado no ambiente climatizado.

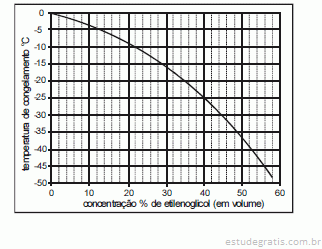

Considere que um sistema de termo-acumulação utiliza uma solução de água e etilenoglicol, cujo comportamento é mostrado no gráfico acima, que é bombeada a -20 oC por tanques de gelo para armazenamento latente de energia. Com base nessas informações, julgue os itens que se seguem.

Em termos de manutenção, a instalação requer um controle periódico da concentração de etilenoglicol e, nesse caso, uma avaliação indireta da concentração por meio da medição direta da densidade da solução é um método insatisfatório.

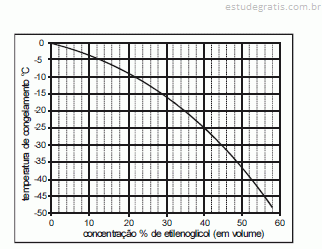

Considere que um sistema de termo-acumulação utiliza uma solução de água e etilenoglicol, cujo comportamento é mostrado no gráfico acima, que é bombeada a -20 oC por tanques de gelo para armazenamento latente de energia. Com base nessas informações, julgue os itens que se seguem.

Para operar na condição apresentada deve-se utilizar uma solução aquosa com aproximadamente 350 mL de etilenoglicol por litro de solução. Contudo, é conveniente adotar uma concentração maior, pois, além de garantir a segurança de operação, maiores concentrações de etilenoglicol permitem intensificar a transferência de calor e, ao mesmo tempo, reduzir a perda de carga.
