Questões de Engenharia Eletrônica do ano 2011

#Questão 424018 - Engenharia Eletrônica, Geral, FCC, 2011, INFRAERO, Analista Superior IV

Considere uma carga puramente resistiva alimentada pela tensão de um retificador de onda completa sem filtro. Essa tensão

A)

não apresenta valor médio.

B)

é um sinal contínuo, portanto, não apresenta frequência.

C)

encontra-se defasada da corrente.

D)

tem frequência igual ao dobro da frequência da rede.

E)

nunca se anula sobre a carga.

#Questão 424019 - Engenharia Eletrônica, Geral, FCC, 2011, INFRAERO, Analista Superior IV

#Questão 424020 - Engenharia Eletrônica, Geral, FCC, 2011, INFRAERO, Analista Superior IV

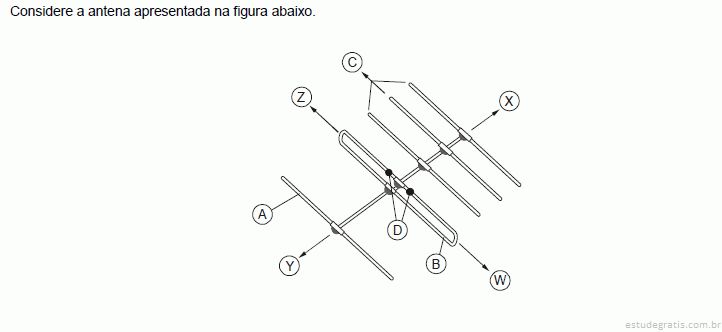

É correto afirmar que

A)

a peça identificada pela letra A recebe o nome de refletor e o lobo de radiação principal se estende no sentido indicado pela seta Y.

B)

a peça identificada pela letra B recebe o nome de dipolo e o lobo de radiação principal se estende no sentido indicado pela seta X.

C)

a peça identificada pela letra A recebe o nome de diretor e o lobo de radiação principal se estende no sentido indicado pela seta X.

D)

a peça identificada pela letra C recebe o nome de tripolo e o lobo de radiação principal se estende no sentido indicado pela seta Z.

E)

o lobo de radiação principal forma um círculo em torno da peça C, a qual é alimentada em D.

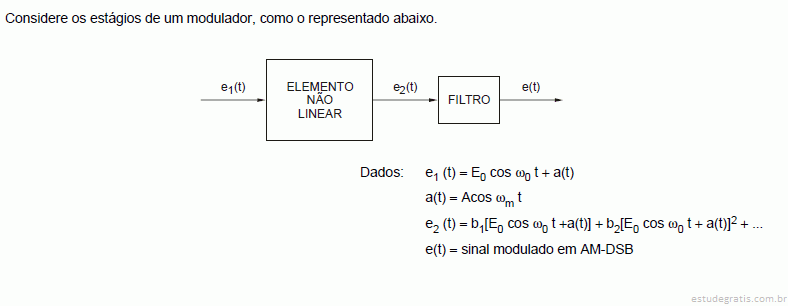

#Questão 424021 - Engenharia Eletrônica, Geral, FCC, 2011, INFRAERO, Analista Superior IV

É correto afirmar que

A)

os coeficientes b1, b2... são variações incrementais devidas ao filtro.

B)

o filtro é do tipo passa-baixas e tem a função de eliminar todas as raias do espectro que não contém a informação.

C)

o modulador permite variar em amplitude a raia E0 do espectro de e(t), daí o nome Modulador AM-DSB.

D)

o filtro é do tipo passa-faixa centrado em ω0, com banda 2ωm.

E)

quando o índice de modulação for igual a 1, a maior parte da potência do espectro do sinal e(t) concentra-se nas raias laterais a ω0.

#Questão 424022 - Engenharia Eletrônica, Geral, FCC, 2011, INFRAERO, Analista Superior IV
