Questões de Engenharia Eletrônica do ano 2004

O projeto, a execução e a manutenção de instalações elétricas devem ser efetuados cuidadosamente. Com relação a esse tema, julgue os itens a seguir.

A potência elétrica total de um circuito é igual à soma das potências indicadas nas lâmpadas e nos aparelhos elétricos ligados a esse circuito.

O projeto, a execução e a manutenção de instalações elétricas devem ser efetuados cuidadosamente. Com relação a esse tema, julgue os itens a seguir.

A enfiação — colocação de fios nos eletrodutos — deve ser executada antes da pintura, ou seja, após o revestimento completo de paredes, tetos e pisos.

O projeto, a execução e a manutenção de instalações elétricas devem ser efetuados cuidadosamente. Com relação a esse tema, julgue os itens a seguir.

Pode-se fazer emendas de condutores dentro de eletrodutos, mas somente à distância máxima de 2 m da caixa dos interruptores.

O projeto, a execução e a manutenção de instalações elétricas devem ser efetuados cuidadosamente. Com relação a esse tema, julgue os itens a seguir.

A figura abaixo mostra o esquema de um trecho de uma instalação elétrica com clites isoladores.

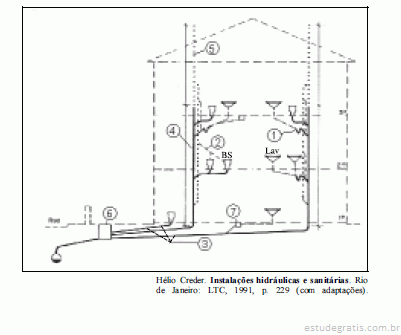

A identificação de componentes construtivos é indispensável no controle de materiais para a execução de obras civis. Considerando o desenho da instalação de esgoto residencial apresentado na figura acima, julgue, nos itens subseqüentes, as associações propostas entre número e nome do componente.

1 sifão
