Questões de Engenharia Elétrica da UPE / UPENET / IAUPE

o rendimento de um motor expressa a sua eficiência, portanto quanto maior for o rendimento da máquina maior serão as perdas internas devidas ao atrito, efeito Joule, corrente parasita etc.

a transmissão de energia através do acoplamento direto exige alinhamento perfeito entre o motor e a máquina, acarretando a existência de escorregamento entre motor e máquina.

a transmissão de energia pelos motores elétricos através de correias apresenta maior eficiência que a do acoplamento direto.

os disjuntores são os melhores protetores contra correntes de curto-circuito, protegendo os motores elétricos dos efeitos danosos dessas correntes.

os motores de indução funcionam sempre numa velocidade menor que a velocidade do campo girante (velocidade síncrona), devido ao atrito do eixo nos mancais e à carga acionada. Essa diferença de velocidade é chamada de escorregamento.

o sistema de proteção deve manter uma ótima redução nas probabilidades de ocorrência de defeitos, um alto índice de continuidade dos serviços, alta confiabilidade, manutenção simplificada e de baixo custo.

a proteção contra curto-circuito pode ser obtida, conjugando-se fusíveis e disjuntores, para obter uma proteção mais eficiente ao se coordenarem devidamente suas características, para garantir a necessária seletividade e formar, assim, um completo sistema de proteção.

os disjuntores são mais lentos na supressão de correntes elevadas de curto-circuito do que os fusíveis.

os fusíveis são os melhores protetores contra correntes de curto-circuito e, por isso, devem ser aplicados como primeira proteção.

a principal diferença entre uma proteção contra sobrecarga e uma proteção contra curto-circuito é que a segunda é praticamente instantânea, ao passo que a primeira é de ação retardada, podendo, até, levar horas antes de atuar.

dentre seus componentes, estão o eletrodo de aterramento, os condutores de equipotencialidade e o terminal de aterramento principal.

a eficiência do aterramento é caracterizada, em princípio, por uma baixa resistência de aterramento, medida entre o terminal de aterramento principal e a terra.

o comprimento de cada haste influencia positivamente a eficácia do aterramento, no sentido de que a resistência é tanto menor quanto mais longa é a haste.

a eficiência do aterramento é caracterizada pela capacidade de dispersar a menor corrente possível com a menor tensão possível.

no aterramento de proteção, são ligados à terra as massas e os elementos condutores estranhos à instalação para proteção contra choque elétrico por contato indireto.

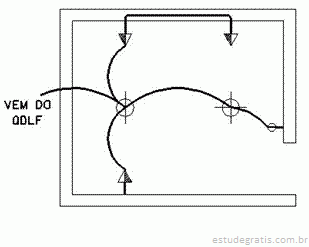

Fase, neutro e terra.

Fase, retorno e retorno.

Fase, fase e retorno.

Neutro, retorno e terra

Neutro, retorno e retorno.
