Questões de Engenharia Elétrica da SELECON

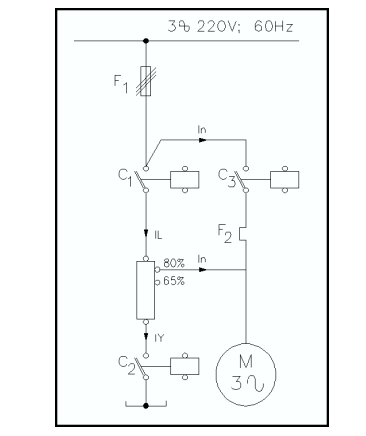

Observe abaixo o diagrama unifilar de potência.


Trata-se de uma representação de uma chave de partida para motores, assíncronos, denominada:

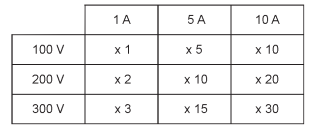

Observa a tabela abaixo, com os fatores multiplicativos do wattímetro.



Uma impedância com predominância indutiva solicita, da rede de 150 V, uma corrente de 6 A. Ao utilizar-se um wattímetro, nesse circuito, o seu ponteiro deflexiona até parar na indicação 15. A potência reativa, em volt-ampère-reativo, é igual a:

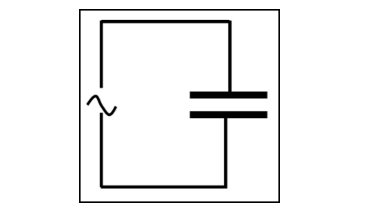

Observe a figura abaixo:

Ao ensaiar esse circuito, apresentou-se uma reatância pura de 6?. Substituiu-se essa fonte de tensão alternada por uma fonte DC com tensão constante de 12V. Com a fonte DC, a medida da corrente elétrica no regime permanente passou a valer, em ampère (A):

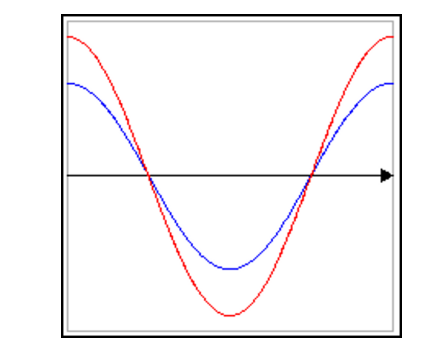

Observe as curvas abaixo:

Essas formas de onda representam a tensão e a corrente em um circuito alimentado por uma fonte CA, com frequência de 60Hz, e tocam o eixo X ao mesmo tempo. A defasagem demonstrada entre essas senoides é característica de um circuito puramente:

Um gerador trifásico, 380V / 60Hz, em delta, alimenta duas cargas equilibradas em paralelo, uma em estrela e outra em delta, através de uma linha de distribuição ideal. As três fases do gerador alimentam as impedâncias das cargas. O centro da carga em estrela encontra-se aterrado perfeitamente através de uma impedância de 0?. O módulo das impedâncias das cargas, por fase, vale 72?. Sendo assim, os módulos das tensões nominais de fase, em volts, nas cargas ? e Y, valem respectivamente:
