Questões de Engenharia Elétrica da SELECON

Uma impedância tem módulo 1 k?. Por essa impedância, circula uma corrente de intensidade 10 A e ângulo de fase 45°, atrasada da tensão sobre ela. Supondo-se que essa tensão tem ângulo de fase 105°, a potência reativa dessa carga é de:

Considere-se um complexo circuito que contém um único indutor de 30 mH, diversos resistores e uma fonte de alimentação em corrente contínua. Ao remover o indutor, a tensão de circuito aberto medida foi de 10 V e a corrente de curto-circuito medida foi de 2 A.
A constante de tempo desse complexo circuito é:

Um motor de indução de 60 kW, cujo rendimento é de 95%, apresenta, em seu rotor, corrente de 40 A. Admitindo-se que a resistência do enrolamento do rotor é de 0,25 ? e as perdas rotacionais são de 1,8 kW, o escorregamento desse motor é:

Para que o método do ângulo de proteção possa ser aplicado em um Sistema de Proteção contra Descargas Atmosféricas (SPDA) de classe I, a altura (H) do captor em relação ao plano de referência deve ser:

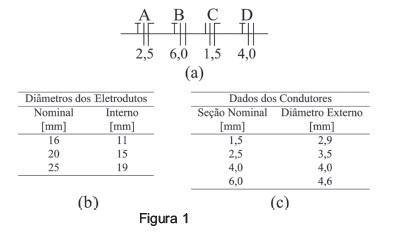

O diagrama unifilar da figura 1(a) mostra quatro circuitos em um eletroduto de 25 mm. Durante a execução da obra, observou-se que esse eletroduto está sobrecarregado, de acordo com as prescrições da norma ABNT NBR 5410:2004. A decisão tomada pelo responsável da obra foi instalar um outro eletroduto em paralelo a esse, que será de 16 mm, devido ao material disponível. Suponha-se que as informações relevantes dos catálogos dos fabricantes dos condutores estão dispostas nos quadros da figura 1(b) e (c).


Para que a ocupação do eletroduto de 25 mm fique a mais próxima possível da admitida pela norma, o circuito que deve ser transferido para o novo eletroduto é:
