Listagem de Questões de Engenharia Elétrica da Quadrix

#Questão 1012125 - Engenharia Elétrica, Instalações Elétricas em Engenharia Elétrica, Quadrix, 2022, SEDF, Professor de Educação Básica - Construção Civil - Edital nº 31

Para que um sistema de energia elétrica opere corretamente e com desempenho seguro, é necessária a previsão de sistemas de aterramento e proteção. A respeito dos sistemas de aterramento e de proteção, julgue o item.


A impedância de aterramento representa a oposição oferecida pelo solo à injeção de uma corrente elétrica, relacionando-se quantitativamente com a tensão aplicada ao aterramento e à corrente resultante.

#Questão 634953 - Engenharia Elétrica, Teoria de Controle, QUADRIX, 2017, SEE/DF, Professor Substituto

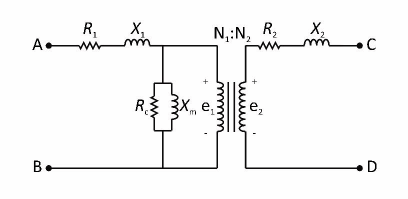

Em sistemas elétricos de potência, os transformadores desempenham um papel de fundamental importância, visto que permitem a elevação e o abaixamento das tensões da rede elétrica para fins de otimização dos processos de transmissão e distribuição de energia elétrica. Na figura a seguir, apresenta-se o modelo simplificado de um transformador monofásico.

Ao utilizar o modelo, é importante compreender o significado de cada componente do circuito, bem como a correta realização de ensaios de curto-circuito e circuito aberto (ensaio em vazio) para estimação dos parâmetros R1, R2, X1, X2, Rc e Xm. Nesse contexto, em relação aos referidos ensaios e aos parâmetros do modelo do transformador, julgue os próximos itens.

Em relação ao processo de estimação dos parâmetros R1, R2, X1, X2, Rc e Xm, sabe-se que o ensaio de curto-circuito permite o cálculo de R1, R2, X1 e X2, enquanto o ensaio de circuito aberto (ensaio em vazio) viabiliza o cálculo de Rc e Xm.

#Questão 634954 - Engenharia Elétrica, Teoria de Controle, QUADRIX, 2017, SEE/DF, Professor Substituto

Em sistemas elétricos de potência, os transformadores desempenham um papel de fundamental importância, visto que permitem a elevação e o abaixamento das tensões da rede elétrica para fins de otimização dos processos de transmissão e distribuição de energia elétrica. Na figura a seguir, apresenta-se o modelo simplificado de um transformador monofásico.

Ao utilizar o modelo, é importante compreender o significado de cada componente do circuito, bem como a correta realização de ensaios de curto-circuito e circuito aberto (ensaio em vazio) para estimação dos parâmetros R1, R2, X1, X2, Rc e Xm. Nesse contexto, em relação aos referidos ensaios e aos parâmetros do modelo do transformador, julgue os próximos itens.

resistência Rc representa as perdas nos enrolamentos que estão em torno do núcleo ferromagnético do transformador, enquanto a reatância Xm representa as perdas por histerese.

#Questão 634955 - Engenharia Elétrica, Teoria de Controle, QUADRIX, 2017, SEE/DF, Professor Substituto

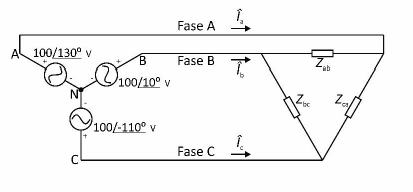

O circuito a seguir é formado por uma fonte de tensão trifásica equilibrada conectada a uma impedância trifásica em triângulo.

Com base no circuito apresentado, julgue os itens subsequentes.

A sequência de fases do circuito é CBA.

#Questão 634956 - Engenharia Elétrica, Teoria de Controle, QUADRIX, 2017, SEE/DF, Professor Substituto

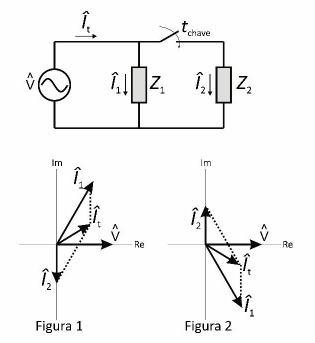

Na figura a seguir, ilustra-se um circuito CA composto por uma fonte de tensão alternada e duas impedâncias Z1 e Z2. Além disso, ilustram-se os diagramas fasoriais da tensão e das correntes no circuito para diferentes situações, antes e depois da conexão da impedância Z2.

Considerando que os diagramas tenham sido construídos com base apenas no comportamento em regime permanente do circuito após o fechamento da chave, julgue os itens a seguir.

Nas Figuras 1 e 2, para atingir uma situação de fator de potência unitário, a corrente Î2, em ambos os casos, deverá ter um módulo maior que o ilustrado, mantendo as relações de fase apresentadas.
