Questões de Engenharia Elétrica da Instituto Consulplan

Analise a imagem a seguir:


A potência aproximada média sobre um resistor de 5 ohms, cuja forma de onda da corrente é mostrada pela figura anterior é de, aproximadamente:

Uma carga equilibrada ligada em estrela é alimentada por um sistema trifásico simétrico e equilibrado com sequência de fase BAC. Sabendo?se que . As tensões de linha na carga são:

Sobre os Sistemas de Proteção Contra Descargas Atmosféricas (SPDA), analise as afirmativas a seguir.
I. A NBR 5419 determina na elaboração do projeto de captores os métodos de ângulo de proteção, esfera rolante ou gaiola de Faraday.
II. Na NBR 5419, o nível IV é o nível de proteção mais severo quanto à perda de patrimônio. Refere?se às construções protegidas, cuja falha no SPDA pode provocar danos às estruturas adjacentes como indústrias químicas; nucleares; laboratórios bioquímicos; nucleares; e, fogos de artifícios.
III. Cada condutor de descida de um SPDA deve ser provido de uma conexão de medição instalada próximo ao ponto de ligação do aterramento.
IV. Para a escolha do nível de proteção, a altura é medida em relação ao solo, para verificação da área protegida; e, ainda, em relação ao plano horizontal a ser protegido.
Está correto o que se afirma apenas em

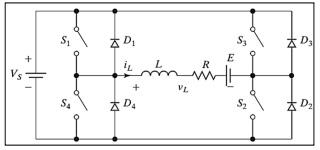

Analise a figura a seguir que representa o modelo simplificado de um acionamento de motor de corrente contínua:


Considerando a imagem, marque V para as afirmativas verdadeiras e F para as falsas.
(     ) Trata?se de um conversor CC?CA, que utiliza modulação por largura de pulsos (PWM) com frequência fixa, onde o dispositivo de chaveamento é um BJT, MOSFET ou IGBT.
(     ) Na operação de terceiro quadrante, a tensão e as correntes no indutor ficam negativas, de forma que S4 fica continuamente ligada e S3 opera como modulação.
(     ) Pode?se utilizar reguladores Buck, Boost e Cúk para variar a velocidade do motor CC.
(     ) Na operação de primeiro quadrante, S2 opera como modulação.
(     ) No segundo quadrante, o circuito opera como inversor, com a tensão no indutor positiva e corrente negativa.
A sequência está correta em

Sobre as leis básicas do eletromagnetismo, analise as afirmativas a seguir.
I. A Lei de Lenz diz que a tensão induzida em um indutor é tal que é oposta a causa que a originou.
II. A Lei de Faraday diz que a tensão induzida em um indutor é proporcional ao número de espiras e derivada do fluxo magnético em relação ao tempo.
III. A força de Lorentz depende linearmente da carga elétrica e possui a forma matemática de um produto vetorial simples entre a velocidade e o campo magnético.
IV. A existência da força de Lorentzfaz com que fios elétricos que transportam corrente sejam forçados quando colocados em uma região onde há campo elétrico. A força elétrica total, nestes casos, é obtida como uma integração de superfície ao longo do trecho de fio elétrico sob consideração.
Está correto o que se afirma apenas em
