Questões de Engenharia Elétrica da FCC

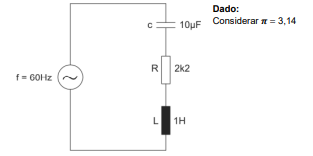

O circuito série abaixo é composto por: resistor, indutor e capacitor.



Sabendo que a frequência da rede corresponde a 60 Hz, a impedância total aproximada do circuito é:

Segundo a NBR-5410, as dimensões internas dos eletrodutos e de suas conexões devem permitir que, após montagem da linha, os condutores possam ser instalados e retirados com facilidade. Para tanto, a taxa de ocupação do eletroduto, dada pelo quociente entre a soma das áreas das seções transversais dos condutores previstos, calculadas com base no diâmetro externo, e a área útil da seção transversal do eletroduto, não deve ser superior a

Os Sistemas de Proteção Contra Descargas Atmosféricas (SPDA) são sistemas de captação e direcionamento de descargas atmosféricas diretas e indiretas, utilizados para proteger pessoas e edificações. Considere as proposições abaixo referentes às inspeções que devem ser realizadas no SPDA:

I. As inspeções visuais do SPDA devem ser realizadas anualmente.
II. Para estruturas destinadas a fins residenciais, comerciais, administrativos, agrícolas ou industriais, excetuando-se áreas classificadas com risco de incêndio ou explosão, as inspeções devem ser realizadas a cada 5 anos.
III. Para estruturas contendo munição ou explosivos, ou em locais expostos à corrosão atmosférica severa (regiões litorâneas, ambientes industriais com atmosfera agressiva etc.), as inspeções devem ser realizadas a cada 3 anos.
IV. Para estruturas destinadas a grandes concentrações públicas (por exemplo: hospitais, escolas, teatros, cinemas, estádios de esporte, centros comerciais e pavilhões), as inspeções devem ser realizadas a cada 1 ano.

Está correto o que se afirma APENAS em

Considere o esquema abaixo.




Segundo a NBR-5410, o esquema de conexão apresentado na figura deve ser utilizado quando

A respeito dos transformadores, considere:

I. O núcleo laminado do transformador serve para diminuir as perdas causadas pelas correntes de Foucault.
II. O núcleo laminado do transformador ajuda a diminuir o acoplamento magnético entre suas bobinas.
III. Se uma tensão contínua for aplicada no primário do transformador, só haverá indução no secundário no momento da abertura e fechamento do circuito do primário.
IV. Para que haja uma tensão induzida no secundário do transformador é necessário que haja uma variação do fluxo magnético.

Está correto o que se afirma APENAS em
