Questões de Engenharia Elétrica da FCC

A respeito dos instrumentos de medição, considere as seguintes proposições:
I. Os instrumentos analógicos de medições elétricas são construídos para funcionar em três posições: vertical, horizontal e inclinada.
II. Para medir com maior precisão a tensão eficaz de uma rede elétrica sujeita a distorção por harmônicas deve-se utilizar um multímetro TRUE RMS.
III. A tensão de isolação é o valor máximo de tensão dentro do qual um instrumento pode operar sem pôr em risco o próprio instrumento.
IV. Quando a grandeza a ser medida for de valor desconhecido, deve-se selecionar a escala de menor valor para iniciar a medição.
Está correto o que se afirma APENAS em

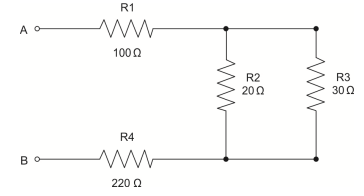

João está cursando Engenharia Elétrica em uma instituição de ensino. No seu terceiro dia de aula, a professora explicou sobre o conteúdo de associação de resistores e solicitou que o último exercício da aula fosse entregue a fim de avaliar o conteúdo aprendido. A figura abaixo mostra o desafio lançado pela professora de João:



De acordo com a figura, a resistência equivalente entre os pontos A e B é:

A natureza é composta por diversos tipos de materiais, que são utilizados na produção de condutores e isolantes elétricos. Ambos apresentam características específicas que estão relacionadas com sua estrutura atômica. Baseado nas características elétricas desses dois materiais, considere:
I. Os materiais condutores caracterizam-se por ter uma baixa resistividade elétrica.
II. Os materiais isolantes caracterizam-se por ter uma alta resistividade elétrica.
III. A estrutura atômica dos materiais isolantes é composta por átomos com cinco ou mais elétrons na última camada.
IV. Os metais são considerados bons condutores de energia, pois os elétrons da última camada estão fortemente ligados ao núcleo do átomo.
Está correto o que se afirma em

Os motores monofásicos geralmente são instalados em locais onde não se têm sistemas trifásicos disponíveis e também em equipamentos de baixas potências, como, por exemplo, em bombas e trituradores. Nos motores monofásicos, há alguns dispositivos que são utilizados somente no seu arranque, entretanto, quando está em rotação, há um contato que faz o desligamento deste conjunto. NÃO faz parte desse conjunto:

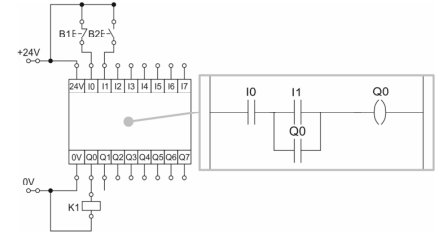

A figura abaixo se refere ao circuito do CLP e sua respectiva programação.




De acordo com o circuito acima, é correto afirmar:
