Questões sobre Transmissão

Seja uma linha de transmissão ideal de 300 kV, com comprimento elétrico equivalente ɵ = π/3 radianos e impedância característica Zc = 300 Ω. Suponha a linha em vazio e energizada por uma fonte ideal de 300 kV, entre fases. Para que a tensão em vazio seja igual à tensão nominal da linha, a potência reativa trifásica, em Mvar, dos reatores a serem instalados em cada extremidade é:

A)

B)

C)

D)

E)

“Ao energizarmos uma linha de transmissão, partem do transmissor, simultaneamente, duas ondas, uma de tensão de amplitude U [V] e uma de corrente, de amplitude I [A], que se desloca com velocidade constante v [m/s] em direção ao receptor, onde chegam com o nome de ondas diretas ou ondas incidentes. Dependendo da forma de terminação da linha, podem dar origem a ondas refletidas, que viajam de volta, do receptor para o transmissor com a mesma velocidade das ondas incidentes.” (FUCHS, 1977, p. 64).

Considerando R a resistência terminal da linha e Z a impedância de entrada, pode-se afirmar que as ondas

Considerando um sistema ABC, três fios, trifásico, com tensão de linha de 127 V, 45º Ω em uma ے com três impedâncias de 4 ligação em triângulo, com 120º, assinale a ےVAB = VL alternativa correta.

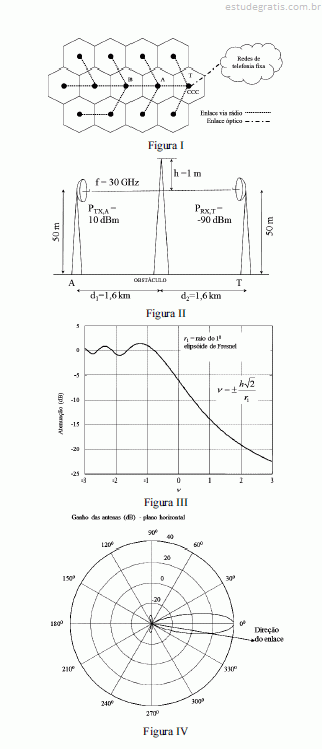

A figura I acima ilustra, esquematicamente, uma rede de comunicações, e a figura II, um enlace entre os sítios A e T, que contêm os dados de geometria, frequência, potência de transmissão no sítio A e potência de recepção no sítio B. Nesse enlace, há uma obstrução do tipo gume de faca, a qual provoca atenuação do sinal, conforme indicado no gráfico apresentado na figura III. Antenas idênticas são utilizadas nos sítios A e T, cujos diagramas de radiação e direção do enlace estão apresentados na figura IV.

Com base nessas informações, julgue os itens de 71 a 74.
