#Questão 422006 - Engenharia Elétrica, Transmissão, CESGRANRIO, 2006, EPE, Transmissão de Energia

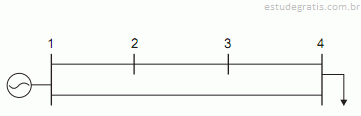

Considere o sistema abaixo, onde a probabilidade de falha de cada linha de transmissão é de 20%.

No planejamento da expansão da rede de transmissão, é decidido que outra linha com as mesmas características deve ser instalada de modo a obter o menor risco de indisponibilidade da rede no atendimento à carga. O risco original, a localização da linha e o risco final após a expansão, respectivamente, são:

#Questão 422007 - Engenharia Elétrica, Transmissão, CESGRANRIO, 2006, EPE, Transmissão de Energia

Considere a figura abaixo.

A figura ilustra a interconexão entre duas áreas de um

sistema de potência através de uma linha de transmissão

com compensação série. Admita, como exercício

de cálculo, que a compensação é de tal ordem que a

impedância série da linha possa ser considerada predominantemente

capacitiva, com reatância de valor 1,0 pu.

Os fasores representativos das tensões nos barramentos

valem V1 = 1 e j(π/3) pu, V2 = 1 e j(π/6)pu.

A potência ativa na linha de transmissão flui do barramento:

#Questão 422009 - Engenharia Elétrica, Transmissão, CESGRANRIO, 2006, EPE, Transmissão de Energia

Nos estudos de regime permanente relativos à energização

de linhas de transmissão, é necessário estabelecer um

valor limite para a absorção de reativos pelas máquinas.

Um hidrogerador de 200 MVA / 20 kV, operando com uma

tensão de 1,00 pu e com regulador de tensão do tipo sem

escovas apresenta os seguintes valores de reatâncias,

expressas em pu na base da máquina:

Xd = 1,20 pu, reatância síncrona de eixo direto;

Xq = 0,75 pu, reatância síncrona de eixo quadratura;

Xd= 0,45 pu, reatância transitória de eixo direto;

Xd" = 0,25 pu, reatância subtransitória de eixo direto.

A capacidade máxima de absorção de reativos desta máquina,

em Mvar, vale:

#Questão 422010 - Engenharia Elétrica, Transmissão, CESGRANRIO, 2006, EPE, Transmissão de Energia

Um sistema de transmissão em corrente alternada (CA) e

um sistema de transmissão em corrente contínua (CC),

ambos compostos da linha de transmissão e subestações

associadas, possuem os seguintes valores presentes totais

VPT (custo global de instalação e valor presente das perdas

e manutenção):

Sistema CA: VPTCA  = 300 0,50 . L (R$ . 106 )

Sistema CC: VPTCC  = 380 0,40 . L (R$ . 106 )

onde L é o comprimento da linha de transmissão em

quilômetro.

Para os valores apresentados, a transmissão em CC começa

a ficar mais econômica do que a transmissão em CA, a

partir de que comprimento, em quilômetro, de transmissão?

#Questão 422011 - Engenharia Elétrica, Transmissão, CESGRANRIO, 2006, EPE, Transmissão de Energia

Uma linha de transmissão trifásica possui uma impedância de seqüência positiva por unidade de comprimento z=j0,04 Ω, e uma admitância de seqüência positiva por unidade de comprimento y=j10−4S. O comprimento da LT é de 100 km e os parâmetros ABCD do quadripolo são dados por:

onde Vs e Is são, respectivamente, a tensão e a corrente no

terminal emissor, e Vr e Ir são, respectivamente, a tensão e

a corrente no terminal receptor. Os valores dos elementos

da matriz de quadripolos para esta linha são dados por:
