Questões sobre Transmissão

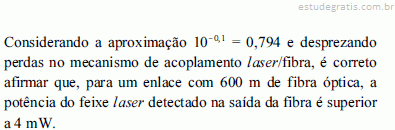

Em um enlace de comunicação por fibra óptica, utiliza-se um diodo laser de comprimento de onda igual a 500 nm e potência de onda contínua (CW) igual a 5 mW. O feixe laser é acoplado a uma fibra óptica circular de índice degrau, com abertura numérica NA = 0,21 e atenuação de potência Ad = 1,249 dB/km para uma frequência de operação de 600 THz. Considerando essas informações, julgue os itens que se seguem.

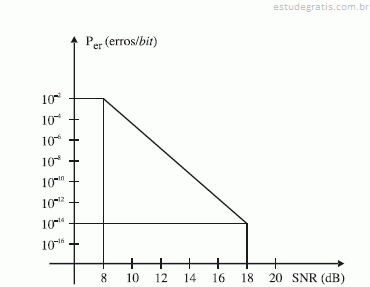

Para um sinal com pico de tensão de 100 mV (sem ruído) recebido, o valor root mean square (RMS) máximo do ruído, correspondente a uma probabilidade de erro de 10–8 erros/bit, considerando 100,65 = 4,467, será inferior a 25 mV RMS.

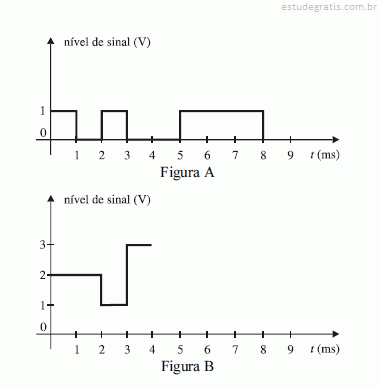

A mensagem binária 10100111, representada pelos níveis de sinal mostrados na figura A acima, será transmitida. Para essa finalidade, são projetados circuitos digitais para separar os bits em grupos de dois, na medida em que eles chegam em série do computador, sendo alocado, para cada par, um entre quatro níveis de tensão possíveis. Assim, aos pares binários (00), (01), (10) e (11) são atribuídas as tensões 0 V, 1 V, 2 V e 3 V, respectivamente. Dessa forma, para enviar a mensagem binária 10100111, o sistema quaternário desenvolvido deve transmitir 2 V, 2 V, 1 V e 3 V, conforme ilustrado na figura B acima. Com base nessas informações, julgue os itens seguintes.

A taxa de transferência e a taxa de baud da transmissão quaternária correspondem, respectivamente, ao dobro da taxa de transferência e ao dobro da taxa de baud da transmissão binária.

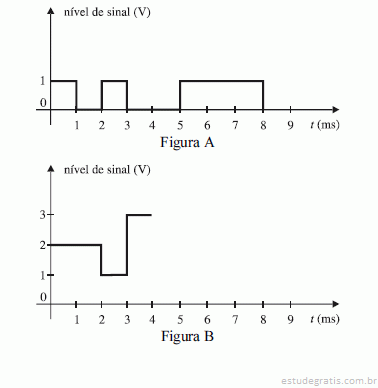

A mensagem binária 10100111, representada pelos níveis de sinal mostrados na figura A acima, será transmitida. Para essa finalidade, são projetados circuitos digitais para separar os bits em grupos de dois, na medida em que eles chegam em série do computador, sendo alocado, para cada par, um entre quatro níveis de tensão possíveis. Assim, aos pares binários (00), (01), (10) e (11) são atribuídas as tensões 0 V, 1 V, 2 V e 3 V, respectivamente. Dessa forma, para enviar a mensagem binária 10100111, o sistema quaternário desenvolvido deve transmitir 2 V, 2 V, 1 V e 3 V, conforme ilustrado na figura B acima. Com base nessas informações, julgue os itens seguintes.

A taxa de relógio (clock) do computador necessária para transmissão binária é a metade da taxa de relógio do computador para transmissão quaternária.

Um gerador trifásico, simétrico, conectado em estrela, sequência ABC, tensão de linha 200 V, alimenta uma carga desequilibrada em triângulo cujas impedâncias entre as fases AB, BC e CA são, respectivamente, j10 ohms, j5 ohms e –j10 ohms. O módulo da corrente de linha na fase A é
