Questões sobre Teoremas

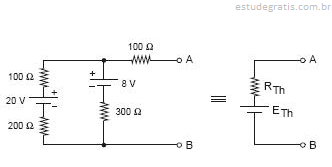

No circuito abaixo, o gerador equivalente de Thévenin é composto por RTh e ETh, que valem, respectivamente,

A) 250 e 14V

B) 250 e 8V

C) 300 e 8V

D) 300 e 14V

E) 400 e 8V

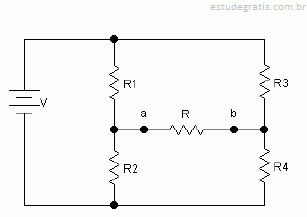

É dado o circuito abaixo, onde V= 12 Volts, R1=2,0 k, R2=3,0 k e R3=R4=4,0 k.

Aplicando –se o teorema de Thèvenin entre os pontos a e b, terminais do resistor R, teremos o circuito equivalente a uma fonte de tensão de

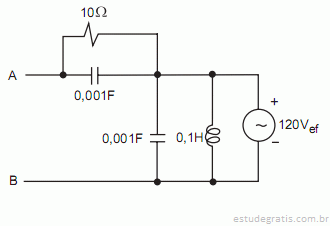

A figura acima mostra um circuito alimentado por uma fonte de tensão senoidal com freqüência  Hz. A tensão V_th [V] e a impedância Z_th  do circuito equivalente de Thevenin, entre os pontos A e B, respectivamente, são:

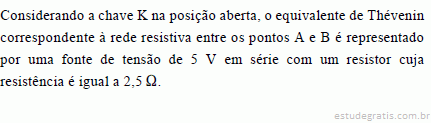

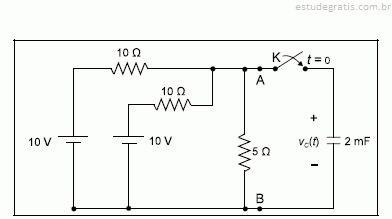

Considere que, no circuito mostrado acima, a chave K seja fechada no instante de tempo igual a zero. Considere ainda que o capacitor esteja descarregado antes do instante do fechamento da chave e que essa chave, uma vez fechada, permanece nesse estado indefinidamente. A respeito do circuito e da situação descrita, julgue os itens a seguir.
