Questões sobre Proteção de barramentos de baixa tensão domicilares e industriais

Os dispositivos de proteção utilizados nas instalações elétricas têm a finalidade de garantir a segurança dos usuários e dos componentes da instalação. Nas instalações elétricas de baixa tensão, o dispositivo de proteção que atua contra choques elétricos e efeitos térmicos é o(a)

Os disjuntores termomagnéticos são dispositivos utilizados para a proteção das instalações elétricas, sendo amplamente empregados nas instalações elétricas prediais e industriais. Em instalações elétricas de baixa tensão, o dimensionamento adequado dos disjuntores

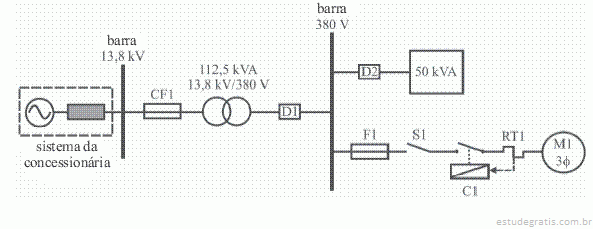

Na figura abaixo, é ilustrado um sistema elétrico no qual está incluída a rede elétrica de baixa tensão e alguns dos seus dispositivos de comando e de proteção, como os disjuntores termomagnéticos tripolares de baixa tensão D1 e D2, o fusível NH de baixa tensão F1, o contator magnético tripolar C1, a chave seccionadora tripolar de baixa tensão S1 e o relé bimetálico de sobrecarga trifásico RT1.

O tempo de atuação do fusível F1 é determinado de pontos que se localizam sobre a sua curva de tempo mínimo de fusão de corrente.

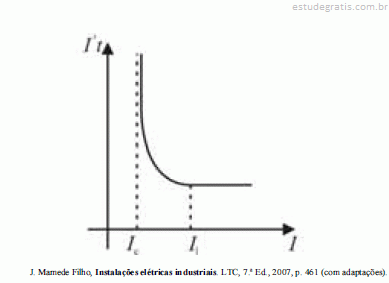

Considerando a figura acima, que mostra a curva típica da integral de Joule para um cabo de baixa tensão, julgue os itens que se seguem, acerca de proteção de barramentos de baixa tensão.

No gráfico acima, I_C representa a capacidade nominal de corrente do cabo e I_R é o valor de corrente no cabo com o qual se tem, provavelmente, o início do processo de deterioração da isolação do condutor.

Quanto à proteção de barramentos de baixa tensão domiciliares e(ou) industriais, julgue os itens que se seguem.

Fusíveis protegem os circuitos elétricos exclusivamente contra curto-circuitos, e disjuntores, exclusivamente contra sobrecargas.
